高低篮式过滤器

2020-03-18 已有0人浏览 美国米勒阀门

分类过滤器

产品高低篮式过滤器

通径DN15-DN600

压力0.6Mpa-6.4Mpa

价格按需求定价

电话 15112496788

高低篮式过滤器产品详情高低篮式过滤器是一种高进低出的篮式过滤器,高这侧为进口,低的这侧为出口;高低篮式过滤器直接安装在管线中,过滤流体中的杂物,通常是直接连接的机械和设备,拦截流体中的杂质,保证机械设备的正常运行。管道液体流动,液体里的杂物通过过滤器时被过滤器设置的滤网筒,被拦截下来并存储到筒体中,...

详情介绍

高低篮式过滤器产品详情

高低篮式过滤器是一种高进低出的篮式过滤器,高这侧为进口,低的这侧为出口;高低篮式过滤器直接安装在管线中,过滤流体中的杂物,通常是直接连接的机械和设备,拦截流体中的杂质,保证机械设备的正常运行。管道液体流动,液体里的杂物通过过滤器时被过滤器设置的滤网筒,被拦截下来并存储到筒体中,清洗时,只要打开顶部盖的螺丝,提出篮子滤筒即可,清洗完后,重新安装。

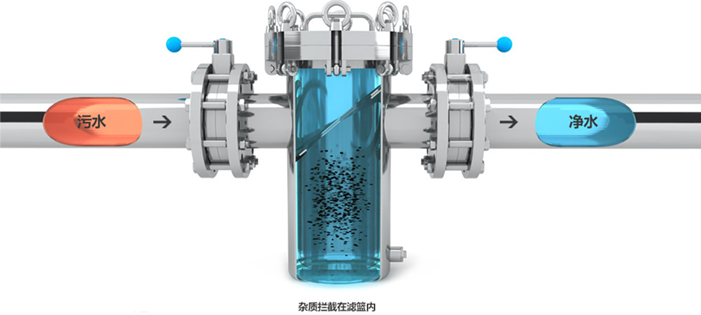

过滤器示意图


过滤器过滤精度可由滤网的大小来控制,过滤面积可定做。Y型过滤器一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失,水用过滤器在一般计算额定流速下,压力损失为0.52-1.2kpa。

蓝式过滤器是过滤中的佼佼者,它比其它过滤器技术要求高,主要用于管道上,来处理管内高度液体。

工作原理

该过滤器设计合理,使用方便,可打开上盖拿出滤网处理污物,不会带有污物留在管内,滤网采用40-200目。

使用说明

安装前先检查产品螺丝有没松脱,污物有没带入过滤器内,此产品一定要安装管道出口前(否泵前),安装明请注意流向标志,在使用时一定要定期清理过滤器网。


筛网目数与粒径(μm)对照表

目数 微米 目数 微米 目数 微米 目数 微米
2.5 7925 12 1397 60 245 325 47
3 5880 14 1165 65 220 425 33
4 4599 16 991 80 198 500 25
5 3962 20 833 100 165 625 20
6 3327 24 701 110 150 800 15
7 2794 27 589 180 83 1250 10
8 2362 32 495 200 74 2500 5
9 1981 35 417 250 61 3250 2
10 1651 40 350 270 53 12500 1

高低篮式过滤器参数:

公称通径:DN15-DN600

公称压力:0.6Mpa-6.4Mpa

适用温度:-20℃≤T≤425℃

适用介质:水、油、气、蒸汽

阀体材质:铸钢、碳钢、不锈钢

连接方式:法兰连接

不锈钢丝网的技术特性

孔目数目(英寸) 10 12 14 16 18 20 22
丝径(mm) 0.508 0.457 0.376 0.315 0.315 0.315 0.273
可拦截粒径(μm) 2032 1660 1438 1279 1096 955 882
有效面积(%) 64 61 63 65 61 57 59
孔目数目(英寸) 24 26 28 30 32 36 38
丝径(mm) 0.273 0.234 0.234 0.234 0.234 0.234 0.213
可拦截粒径(μm) 785 743 673 614 560 472 455
有效面积(%) 59 59 56 53 50 46 46
孔目数目(英寸) 40 50 60 80 100 120
丝径(mm) 0.193 0.152 0.122 0.102 0.081 0.081
可拦截粒径(μm) 442 356 301 216 173 131
有效面积(%) 59 50 51 47 46 38
高低篮式过滤器特性:

①结构简单,可靠性强;

②拆装方便,易清洗、维护;

③滤网规格多,满足不同场合过滤要求。

过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成墙塞,以保护设备管道上的配件,免受磨损和堵塞。

以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
