衬胶隔膜阀
所属栏目：隔膜阀
产品简介：一、衬胶隔膜阀产品详情衬胶隔膜阀，Rubberlineddiaphragmvalve，也叫衬橡胶隔膜阀，衬胶法兰隔膜阀，衬里隔膜阀，全衬隔膜阀，是指启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏的阀门。专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同
一、衬胶隔膜阀产品详情
衬胶隔膜阀，Rubberlineddiaphragmvalve，也叫衬橡胶隔膜阀，衬胶法兰隔膜阀，衬里隔膜阀，全衬隔膜阀，是指启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏的阀门。专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路(≤85℃、≤100℃、≤120℃、≤150℃，按照衬里和隔膜材料)
流体方向：直通
驱动方式：手动
原产地美国
二、衬胶隔膜阀产品特点
1、衬胶隔膜阀弹性密封的开闭件，确保没有内漏;
2、衬胶隔膜阀流线型的流道，使得压力损失小;
3、衬胶隔膜阀没有填料函，因此没有外漏;
4、衬胶隔膜阀阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀;
5、衬胶隔膜阀隔膜可更换，维护费用纸;
6、衬胶隔膜阀衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性;
三、衬胶隔膜阀主要零件材料
|
1 |
阀 体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
2 |
衬 里 |
无衬里、橡胶 |
|
3 |
隔 膜 |
橡胶 |
|
4 |
阀 瓣 |
铸铁 |
|
5 |
阀 盖 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
6 |
阀 杆 |
碳钢、不锈钢 |
|
7 |
手 轮 |
铸铁 |
四、衬胶隔膜阀主要性能规范
|
试验压力 (MPa) |
公称压力 PN(MPa) |
|||
|
0.6 |
1.0 |
|||
|
壳体试验压力 PT |
0.9 |
1.5 |
||
|
密封试验压力(液) |
0.66 |
1.1 |
||
|
密封试验压力(气) |
0.5-0.7 |
|||
|
适用介质 |
无衬里 |
衬胶 |
衬氟 |
|
|
非腐蚀性流体 |
一般腐蚀性流体 |
强腐蚀性流体 |
||
|
适用温度 |
≤100℃ |
≤80℃ |
-50-150℃ |
|

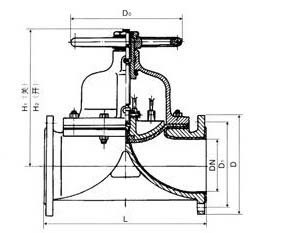

衬胶隔膜阀尺寸图
|
型号 |
公称通径DN(mm) |
尺寸(mm) |
||||||
|
L |
D1 |
D |
D0 |
Z-φd |
H |
H1 |
||
|
PN6 |
25 |
145 |
85 |
115 |
120 |
4-φ14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-φ18 |
132 |
150 |
|
|
40 |
180 |
110 |
145 |
140 |
4-φ18 |
156 |
176 |
|
|
50 |
210 |
125 |
160 |
140 |
4-φ18 |
169 |
195 |
|
|
65 |
250 |
145 |
180 |
200 |
4-φ18 |
302 |
225 |
|
|
80 |
300 |
160 |
195 |
200 |
4-φ18 |
216 |
256 |
|
|
100 |
350 |
180 |
215 |
280 |
8-φ18 |
270 |
322 |
|
|
125 |
400 |
210 |
245 |
320 |
8-φ18 |
338 |
406 |
|
|
150 |
460 |
240 |
280 |
320 |
8-φ23 |
331 |
464 |
|
|
200 |
570 |
295 |
335 |
400 |
8-φ23 |
518 |
638 |
|
|
250 |
680 |
350 |
390 |
500 |
12-φ23 |
598 |
734 |
|
|
300 |
790 |
400 |
440 |
560 |
12-φ23 |
698 |
778 |
|
|
350 |
900 |
460 |
500 |
560 |
16-φ23 |
723 |
883 |
|
|
400 |
1000 |
515 |
565 |
640 |
16-φ25 |
868 |
1078 |
|
|
PN10 |
25 |
145 |
85 |
115 |
120 |
4-φ14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-φ18 |
132 |
150 |
|
|
40 |
180 |
110 |
145 |
140 |
4-φ18 |
156 |
176 |
|
|
50 |
210 |
125 |
160 |
140 |
4-φ18 |
169 |
195 |
|
|
65 |
250 |
145 |
180 |
200 |
4-φ18 |
202 |
236 |
|
|
80 |
300 |
160 |
195 |
200 |
4-φ18 |
216 |
256 |
|
|
100 |
350 |
180 |
215 |
280 |
8-φ18 |
270 |
322 |
|
|
125 |
400 |
210 |
245 |
320 |
8-φ18 |
338 |
406 |
|
|
150 |
460 |
240 |
280 |
320 |
8-φ23 |
384 |
464 |
|
以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
