定流量多功能阀
所属栏目:空调系统
产品简介:定流量多功能阀(DN50-DN500) TripleDutyValve ◎应用: NSC系列定流量多功能阀可应用于石油、化工、冶金、水处理等行业中,此阀综合了蝶阀、平衡阀、无声止回阀以及测流量阀等多种功能于一身,可代替泵出口截止、节流、止回阀三台阀门,实现一阀多用。 ◎特点: •有一个开度指示器显示阀门的开合程度 •阀瓣密封面是由直接硫化在球
TripleDutyValve
◎应用:
NSC系列定流量多功能阀可应用于石油、化工、冶金、水处理等行业中,此阀综合了蝶阀、平衡阀、无声止回阀以及测流量阀等多种功能于一身,可代替泵出口截止、节流、止回阀三台阀门,实现一阀多用。
◎特点:
•有一个开度指示器显示阀门的开合程度
•阀瓣密封面是由直接硫化在球墨铸铁阀瓣上的EPDM橡胶构成,因而可以吸收关闭阀瓣时所产生的冲击,并且完全密封。
◎工作原理:
阀体配有加速关闭弹簧,利用快关原理防止水锤的产生,防止介质倒流,达到静音关闭;装有开度指示器,通过调节开度,可以调节水泵的输出量;通过关闭阀杆可对介质进行截止起到截止阀的作用。
◎技术规格
尺寸:DN50-DN500
工作温度:-10~120P
承压等级:PN16
工作介质:水、乙二醇溶液
连接方式:法兰连接
连接标准:EN1092-1/2GB/T17241.6-2008

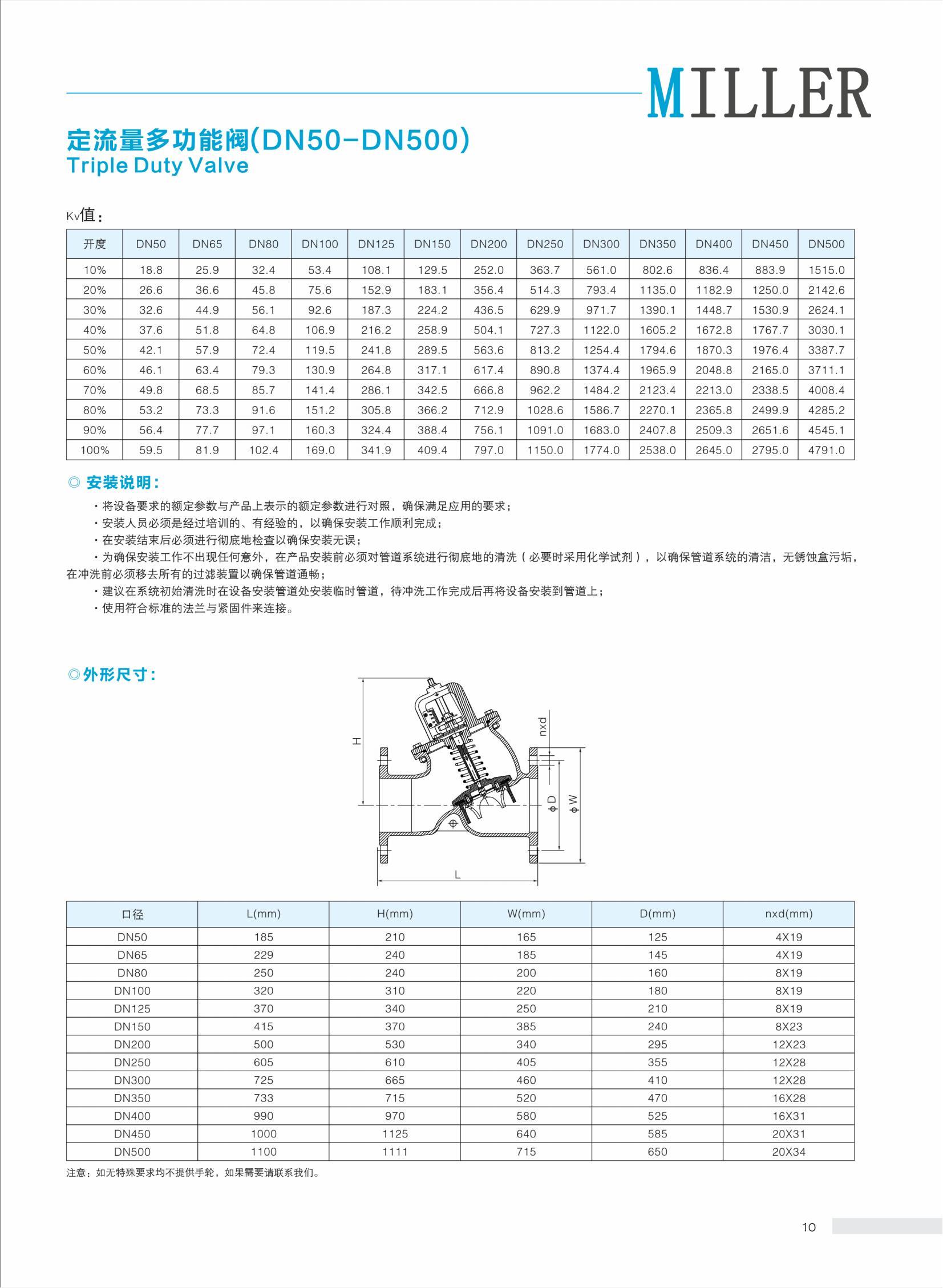

◎技术参数:
产品型号:
型号 |
口径 |
Kvs值 |
NSC050 |
DN50 |
59.5 |
NSC065 |
DN65 |
81.9 |
NSC080 |
DN80 |
102.4 |
NSC100 |
DN100 |
169.0 |
NSC125 |
DN125 |
341.9 |
NSC150 |
DN150 |
409.4 |
NSC200 |
DN200 |
797.0 |
NSC250 |
DN250 |
1150.0 |
NSC300 |
DN300 |
1774.0 |
NSC350 |
DN350 |
2538.0 |
NSC400 |
DN400 |
2645.0 |
NSC450 |
DN450 |
2795.0 |
NSC500 |
DN500 |
4791.0 |
