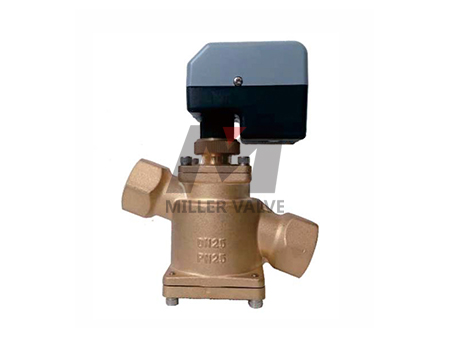

动态平衡电动调节阀(DN15-DN32)

    PressureIndependentBalancing&ControlValve

    ◎应用：

    MDV(DN15-DN32)系列动态平衡电动调节阀与MACDV系列执行器配合使用应用于空调系统如预冷空调箱(PAU)、空调箱(AHU)、新风机组(MAU)等末端设备或者采暖系统板换等末端设备，根据空调区域温度需求和控制系统信号调节被控末端流量，并维持管网压差恒定，确保被控末端不受管网系统中其它设备运行影响，保持系统高效节能、稳定运行。

    ◎特点：

    •等百分比控制特性

    •保持调节阀两端压差恒定

    •电子预设定最大流量，方便现场调试

    •具有故障自动诊断和报警功能，电源带过载保护功能

    •行程自动检测功能

    •该阀门的调节阀芯采用直行程设计，提供调节型和开关型两种执行器

    ◎工作原理：

    动态平衡电动调节阀结构分为流量调节结构和动态平衡结构两部分。

    流量调节结构可完成阀门流量的设定和调节，配合执行器可实现阀门的电动调节、开关功能。

    动态平衡结构可实现阀门流量的动态平衡，该结构的核心部件为感压膜片和弹簧，感压膜片感应阀门入口和平衡阀芯内腔之间的压(P1-P2),在此压差作用下调节可变流道的流通面积，保持压差(P1-P2)基本恒定，从而保持流量不变。

    ◎技术规格:

    尺寸：DN15-DN32

    工作温度：-10~120P

    承压等级：PN25

    工作介质：空调冷热水、乙/丙二醇溶液

    连接方式：螺纹连接

    连接标准：EN10226GB/T7306.1-2000

    流量误差：W5%

    工作电压：24VAC

    控制信号：0-10VDC/4-20mA

    工作压差范围：30-400KPa

    执行器防护等级：IP43

    控制特性：等百分比特性

    材质：①阀体：黄铜

    ②阀芯：黄铜/不锈钢

    ③弹簧：不锈钢

    ④膜片：EPDM

    ⑤阻断片：EPDM

    ⑥阀杆：不锈钢

    执行器：外壳材料：阻燃PC

    执行器内件：增强POM

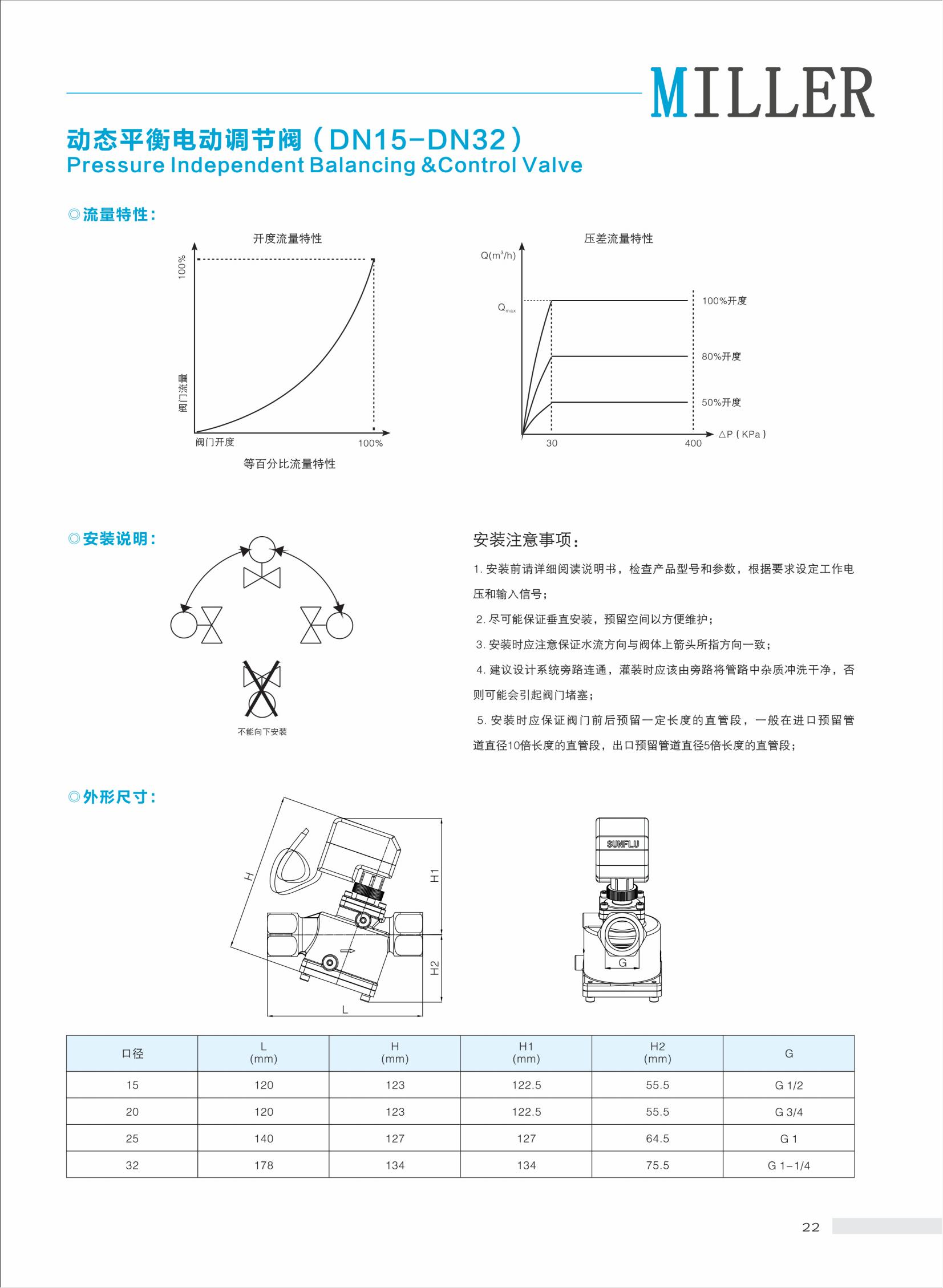

◎技术参数:

产品型号：
