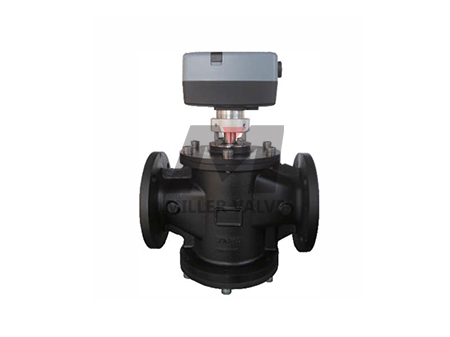

动态平衡电动调节阀
所属栏目:空调系统
产品简介:动态平衡电动调节阀(DN40-DN250) PressureIndependentBalancing&ControlValve ◎应用: MDV(DN40-DN250)系列动态平衡电动调节阀与MACRB系列电动执行器配合使用应用于空调系统如预冷空调箱(PAU)、空调箱(AHU)、新风机组(MAU)等末端设备或者采暖系统板换等末端设备,根据空调区域温度需求和控制系统信号调节被控末端
PressureIndependentBalancing&ControlValve
◎应用:
MDV(DN40-DN250)系列动态平衡电动调节阀与MACRB系列电动执行器配合使用应用于空调系统如预冷空调箱(PAU)、空调箱(AHU)、新风机组(MAU)等末端设备或者采暖系统板换等末端设备,根据空调区域温度需求和控制系统信号调节被控末端流量,并维持管网压差恒定,确保被控末端不受管网系统中其它设备运行影响,保持系统高效节能、稳定运行。
◎特点:
•等百分比控制特性
•保持调节阀两端压差恒定
•电子预设定最大流量,方便现场调试
•具有故障自动诊断和报警功能,电源带过载保护功能
•行程自动检测功能
•该阀门的调节阀芯采用角行程驱动,驱动扭矩小,流量范围大且控制精确,阀门整体尺寸小
◎工作原理:
动态平衡电动调节阀结构分为流量调节结构和动态平衡结构两部分。流量调节结构可完成阀门流量的设定和调节,配合执行器可实现阀门的电动调节、开关功能。
动态平衡结构可实现阀门流量的动态平衡,该结构的核心部件为感压膜片和弹簧,感压膜片感应阀门入口和平衡阀芯内腔之间的压差(P1-P2),在此压差作用下调节可变流道的流通面积,保持压差(P1-P2)基本恒定,从而保持流量不变。

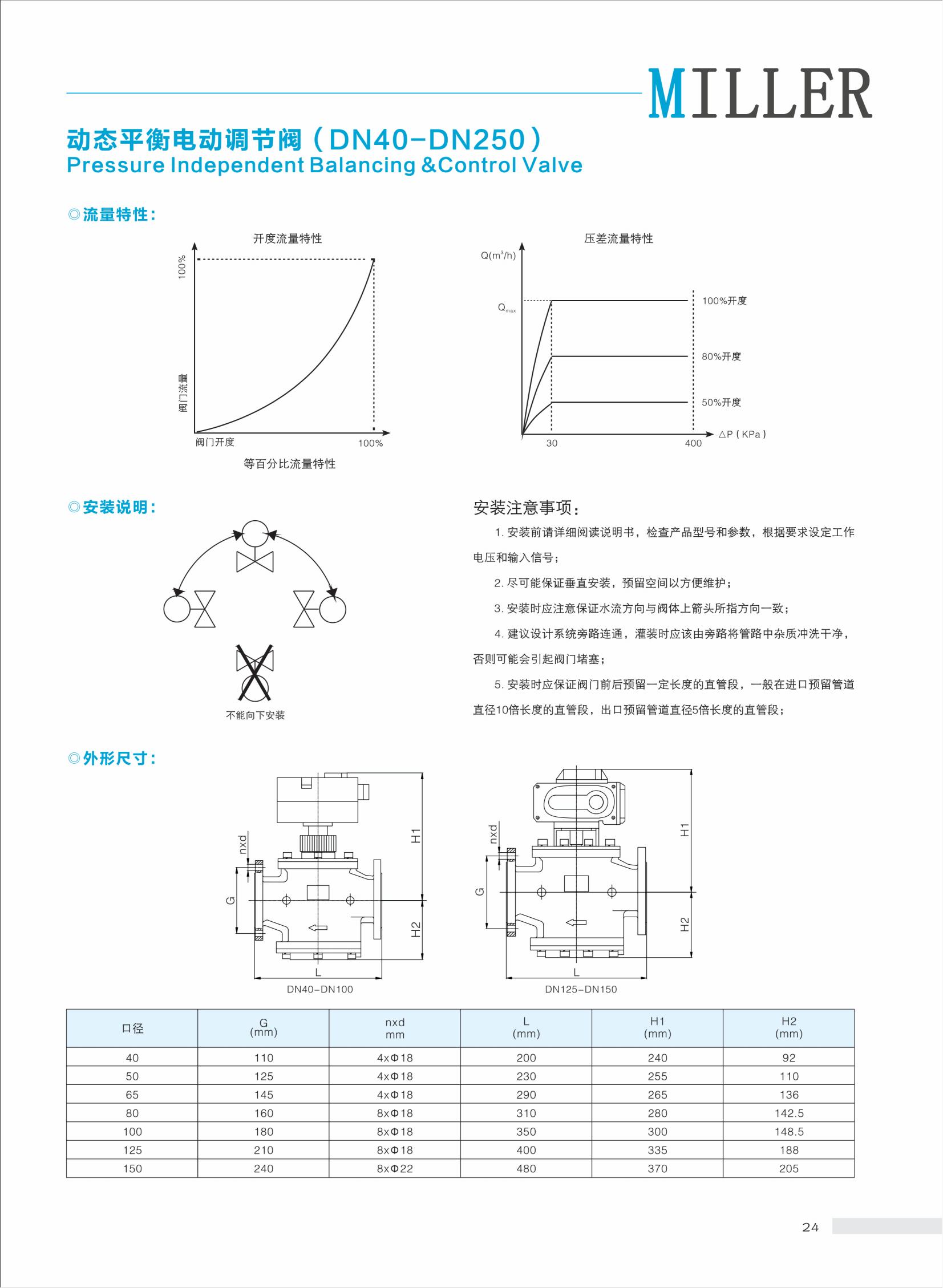

◎技术规格:
尺寸:DN40-DN250
工作温度:-10~120P
承压等级:PN16
工作介质:空调冷热水、乙/丙二醇溶液
连接方式:法兰连接
连接标准:EN1092-1/2GB/T17241.6-2008
流量误差:W5%
工作电压:24VAC
控制信号:0-10VDC/4_20mA
工作压差范围:30-420KPa
执行器防护等级:IP54/65
控制特性:等百分比特性
◎技术参数:
产品型号:
型号 |
口径 |
压差范围 (KPa) |
流量范围 (m3/h) |
执行器 力矩(Nm) |
运行时间 (S) |
MDV040 |
DN40 |
30-420 |
1-8 |
25 |
120 |
MDV050 |
DN50 |
30-420 |
1.5-14 |
25 |
120 |
MDV065 |
DN65 |
30-420 |
2-24.5 |
25 |
120 |
MDV080 |
DN80 |
30-420 |
3-35 |
65 |
120 |
MDV100 |
DN100 |
30-420 |
5-50 |
65 |
120 |
MDV125 |
DN125 |
30-420 |
8-70 |
100 |
140 |
MDV150 |
DN150 |
30-420 |
12-100 |
100 |
140 |
如需DN200及以上口径请联系我们 |
