电动调节阀执行器
所属栏目:空调系统
产品简介:电动调节阀执行器 ElectricControlValveActuator ◎应用: MACRV系列电动执行器,广泛应用于自控系统中,控制电动阀门的开关与调节作用。与MRV系列阀体配合使用,可以接受多种控制信号,实现对系统温度、压力、流量等各种参数的控制。 ◎特点: •电子预设定功能便于现场调试 •具有阀位显示功能 •配有手动
ElectricControlValveActuator
◎应用:
MACRV系列电动执行器,广泛应用于自控系统中,控制电动阀门的开关与调节作用。与MRV系列阀体配合使用,可以接受多种控制信号,实现对系统温度、压力、流量等各种参数的控制。
◎特点:
•电子预设定功能便于现场调试
•具有阀位显示功能
•配有手动调节功能外置手轮,方便现场解决问题
•自动故障检测、过载保护(故障报警)功能
•阀门定位准确,具有自适应(行程自检)功能
◎工作原理:
智能型比例调节电动驱动器
智能比例调节型可实现线性流量控制,通过输入0(2)-10VDC.0(4)-20mA控制信号,可观察阀位反馈输出信号实现管路流体介质的自控调节控制,使调节阀应用更加灵活。智能比例调节型驱动器在通电后无需人为调节,可自行进入与阀体匹配过程,即上电自适应功能,此时驱动器运行指示灯(RUN)闪烁(频率约为1Hz),驱动器轴先伸出运行至下极限位置,然后再缩进运行至上极限位置。(此时驱动器将不受控制信号的控制)。约150s后指示灯停止闪烁,此时驱动器与阀体的自适应结束,阀体与驱动器的配合调节完成。此时驱动器的运行方向由控制信号控制。当驱动器在通电的情况下,若需自适应,按下驱动器电路板上的红色按键3s以上,驱动器则进入自适应状态,即手动适应功能,自适应现象与上述上电自适应现象相同。
三位浮点型电动驱动器
浮点型通过三位浮点式和开关式接线方式控制驱动器开、关、停三种状态,操作简单便捷。
◎技术规格:
材质:
①支架:压铸铝
②外壳:500/1000N:PC
1800/3000/5000/16000N:压铸铝
智能型比例调节型电动执行器
型号 |
MACRV500 |
MACRV1000 |
MACRV1800 |
MACRV3000 |
MACRV5000 |
MACRV16000 |
电源电压 |
1:24VAC |
1:24VAC |
1:24 VAC 2:220VAC |
1:24 VAC 2:220VAC |
1:24VAC 2:220VAC |
2:220VAC |
电源频率(Hz) |
50±1% |
50±1% |
50±1% |
50±1% |
50±1% |
50±1% |
能量功耗 |
7.5VA |
7.5VA |
15VA |
15VA |
15VA |
100VA |
额定执行力(N) |
500 |
1000 |
1800 |
3000 |
5000 |
16000 |
实际执行力(N) |
500-700 |
1000-1200 |
1800-2000 |
3000-3500 |
4500-5500 |
16000-16500 |
动作时间(s/mm) |
3.85 |
3.85 |
3.2 |
3.2 |
3.2 |
1.36 |
行程(mm) |
22 |
22 |
44 |
44 |
44 |
110 |
防护等级 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
输入信号 |
0(2)-10VDC, |
0(2)-10VDC, |
0(2)-10VDC, |
0(2)-10VDC, |
0(2)-10VDC, |
0(2)-10VDC, |
0(4)-20mA |
0(4)-20mA |
0(4)-20mA |
0(4)-20mA |
0(4)-20mA |
0(4)-20mA |
|
输出信号 |
0(2)-10VDC, |
0(2)-10VDC, |
0(2)-10VDC, |
0(2)-10VDC, |
0(2)-10VDC, |
0(2)-10VDC, |
0(4)-20mA |
0(4)-20mA |
0(4)-20mA |
0(4)-20mA |
0(4)-20mA |
0(4)-20mA |
|

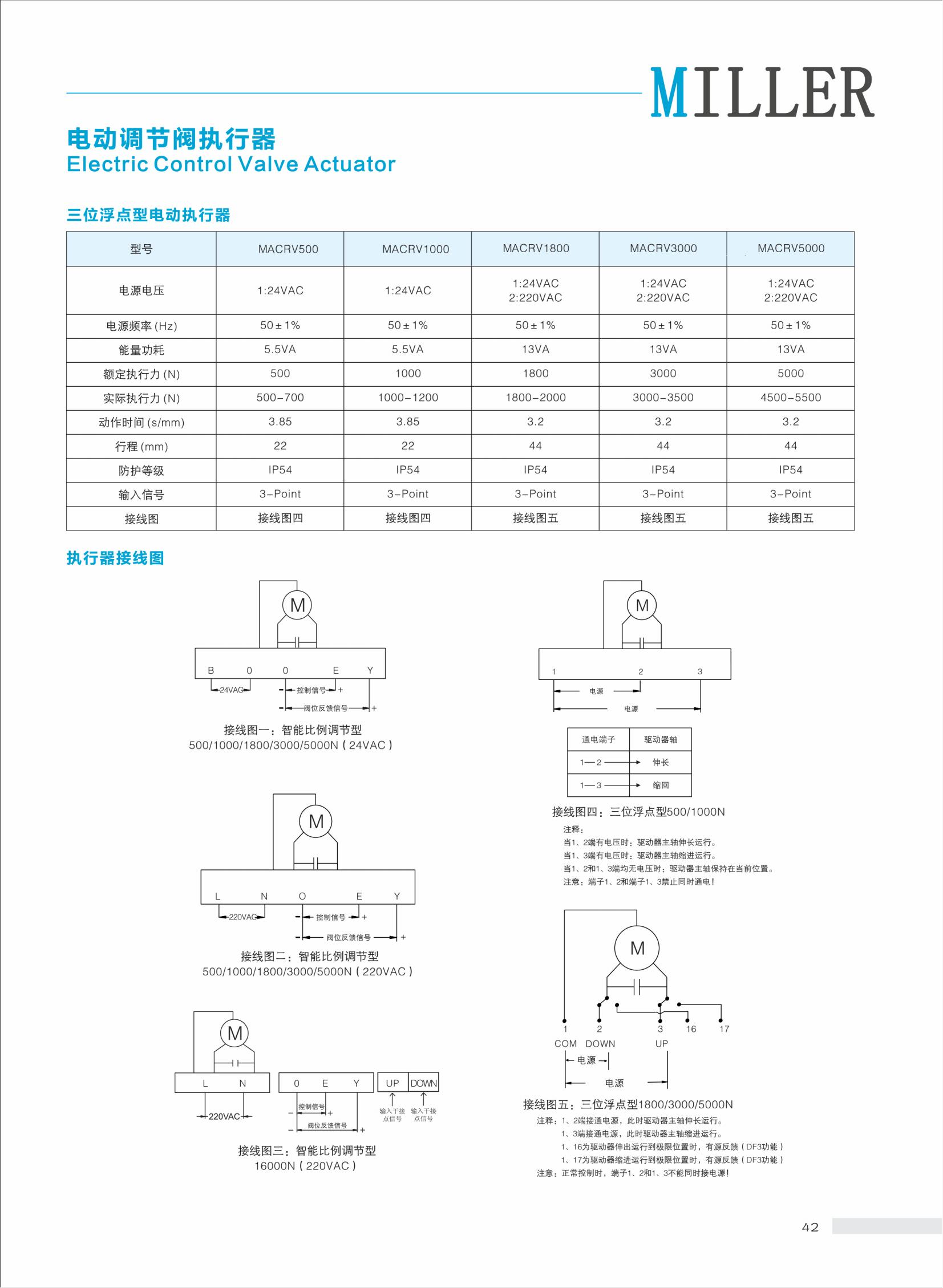

接线图 |
24VAC:接线图一 |
24VAC:接线图一 |
24VAC:接线图一 220VAC:接线图二 |
24VAC:接线图一 220VAC:接线图二 |
24VAC:接线图一 220VAC:接线图二 |
接线图三 |
