混水中心

    MixWaterCenter

    ◎应用：

    MUNFLUMHM系列混水中心是将末端地暖高温供水降低。例如在改造项目中，采暖末端散热器与地暖同时存在，热源供水温度较高的系统中，将高温供水与低温回水混合，通过传感器与温控阀调节混合比例，达到降低供水水温目的。

    ◎混水中心具有以下优点：

    •保护地暖管

    避免因高温供水造成室温过高而导致地面开裂，延长地暖管道系统的使用寿命。延长锅炉使用寿命。

    无混水中心则锅炉长期低温运行，会引起频繁启动和冷凝水倒灌进炉膛,造成锅炉寿命缩短和能耗增加。

    •节省燃气费用

    锅炉在额定功率下效率一般在93-94%,而在低负荷下的效率一般在90%以下，配置混水中心后，可确保锅炉高效运行，从而节省燃气使用成本。

    •均衡舒适

    保证单独开启每一区域均能达到舒适的采暖温度。

    ,提高换热效果

    混水中心配置循环水泵，其附加功能是提高采暖水的流速，加大换热速度，从而起到加快地暖升温时间和节省燃气的作用。

    ◎工作原理：

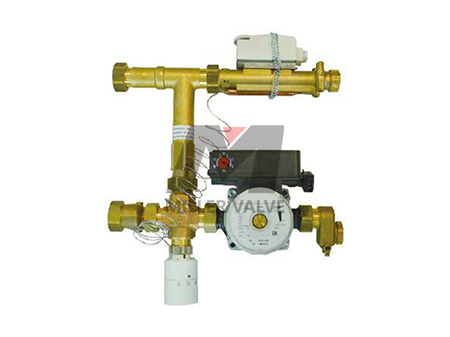

    MHM系列混水中心是由主体，高效变频泵，三通型温控阀，接触式传感器，高温保护装置等组成。当供水温度较高时，系统通过贴附式传感器调节三通型温控阀，使低温回水与高温供水混合达到设定要求温度。当系统由于特殊原因未降低水温时，高温保护装置将切断水泵电源，阻止高温水流进地暖末端，对系统造成损害。

    ◎技术参数：

    电源：220V,50Hz

    最大工作压力：10bar

    主管管径：DN25

    扬程范围：1~5m

    流量范围：0-3500L/h

    IP防护等级:IP44



    地暖系统应用方案

    提供温控器、区域控制阀、水力平衡阀、联动控制器，可以实现分时或分室控制、流量平衡、网络及远程WIFI控制，达到舒适、健康、智能、节能的室内环境标准。

混合后低温热水供水
50°C
高温热水供水
8CTC

低温冷水回水
