全启式安全阀

所属栏目:安全阀

产品简介:产品信息产品型号:ML-864产品口径:DN20-DN500产品压力:1.6Mpa-16Mpa产品材质:碳钢不锈钢全启式安全阀详情:全启式安全阀适用于温度≤350℃的空气、蒸汽等介质的设备和管路上,作为超压保护装置。当设备和管路内压力超过允许值时,阀门自动开启,继而全量排放;当压力降低到规定值时,阀门自动关闭,保证设备和管路的安全运行。安全阀是启闭件受外力作用下处于常闭状态,当设备或管道内的介质压

在线订购

产品信息

产品型号:ML-864

产品口径:DN20-DN500

产品压力:1.6Mpa-16Mpa

产品材质:碳钢不锈钢

全启式安全阀详情:

全启式安全阀适用于温度≤350℃的空气、蒸汽等介质的设备和管路上,作为超压保护装置。当设备和管路内压力超过允许值时,阀门自动开启,继而全量排放;当压力降低到规定值时,阀门自动关闭,保证设备和管路的安全运行。

安全阀是启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高超过规定值时,通过向系统外排放介质来防止介质压力超过规定数值的阀门。安全阀主要用于锅炉、压力容器和管道上,控制压力不超过规定值。安全阀按结构划分主要有三大类:弹簧式、杠杆式、脉冲式。

①封闭式安全阀的阀盖是封闭的,利于防止灰尘和杂物侵入,防止有毒和易燃介质溢出;开放式安全阀由于阀盖敞开,利于降低弹簧腔室的温度,主要用于蒸汽介质管道及容器;带散热器安全阀主要适用于介质温度超过350℃的工况。

②带扳手弹簧式安全阀当介质压力达到开启压力的75%以上时,能利用扳手作手动开启。

③全启式安全阀开启高度≥1/4流道直径,排放量大,微启式安全阀开启高度为1/20-1/40流道直径。

安全阀的选型原则:

①蒸汽锅炉安全阀,一般选用敞开全启式弹簧安全阀0490系列;

②液体介质用安全阀,一般选用微启式弹簧安全阀0485系列;

③空气或其他气体介质用安全阀,一般选用封闭全启式弹簧安全阀;

④液化石油气汽车槽车或液化石油气铁路罐车用安全阀,一般选用全启式内装安全阀;

⑤采油井出口用安全阀,一般选用先导式安全阀;

⑥蒸汽发电设备的高压旁路安全阀,一般选用具有安全和控制双重功能的先导式安全阀;

⑦若要求对安全阀做定期开启试验时,应选用带提升扳手的安全阀。当介质压力达到开启压力的75%以上时,可利用提升扳手将阀瓣从阀座上略为提起,以检查安全阀开启的灵活性;

⑧若介质温度较高时,为了降低弹簧腔室的温度,一般当封闭式安全阀使用温度超过300℃及敞开式安全阀使用温度超过350℃时,应选用带散热器的安全阀;

⑨若安全阀出口背压是变动的,其变化量超过开启压力的10%时,应选用波纹管安全阀;

⑩若介质具有腐蚀性时,应选用波纹管安全阀,防止重要零件因受介质腐蚀而失效。


全启式安全阀参数:

  公称通径:DN20-DN400

  公称压力:1.6Mpa-32Mpa

  适用温度:-30℃-300℃

  适用介质:空气、空气、水等介质

  阀体材质:铸钢、碳钢、不锈钢

  连接方式:法兰连接

  安全阀整定压力分级表:

公称压力 整定压力分级(Mpa)
1.6Mpa 0.06-0.1 0.1-0.16 0.16-0.25 0.25-0.4 0.4-0.6 0.6-0.8 0.8-1.0 1.0-1.3 1.3-1.6
2.5Mpa >1.3-1.6 >1.6-2.0 >2.0-2.5
4.0Mpa >1.3-1.6 >1.6-2.0 >2.0-2.5 >2.5-3.2 >3.2-4.0
6.4Mpa >2.5-3.2 >3.2-4.0 >4.0-5.0 >5.0-6.4
10.0Mpa >4.0-5.0 >5.0-6.4 >6.4-8.0 >8.0-10
16.0Mpa >10-13 >13-16
32.0Mpa >16-19 >19-22 >22-25 >25-29 >29-32

全启式安全阀特性:


  A48Y适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上。A44Y适用于工作温度≤300℃的空气、石油等介质的设备和管路上,作为超压保护装置。

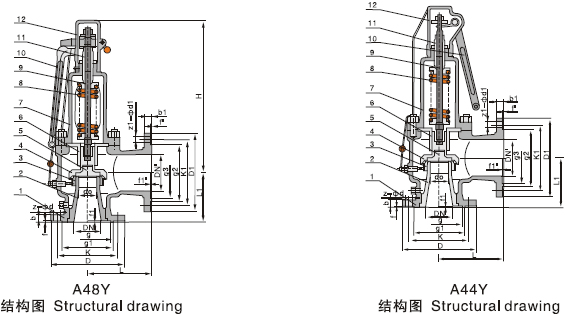

全启式安全阀尺寸


进口带扳手弹簧全启式安全阀尺寸
主要连接外形和尺寸
单位:mm
DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
H≈ 411 411 411 472 532 556 561 667 857 915 1073 1307 1233 1711 1780
注:此外形尺寸为1.6Mpa压力安全阀
安全阀是承压设备、容器和管线上的较佳超压保护装置,当介质压力升高超过允许值时,安全阀自动开启,继而全量排放,防止压力继续升高,当压力降低至规定值时,安全阀及时自动关闭。美国米勒安全阀设计、制造、验收技术标准符合GB/T 12243-2005的要求。

  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的阀门产品内容有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
