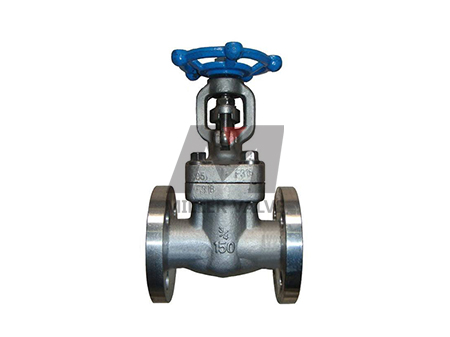

锻钢截止阀

2019-04-15 已有0人浏览 美国米勒阀门

分类截止阀

产品锻钢截止阀

通径

压力1.6~16Mpa

价格按需求定价

电话 15112496788

锻钢截止阀产品详情法兰、自密封锻钢截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。高压锻钢截止阀适用的压力、温度范围很大,锻钢截止阀适用于小口径的管道,密封面不易磨损、擦伤,密封性能好,启闭时阀瓣行程小,启闭时间较短,阀门高度较小。锻钢截止阀有三种阀盖设计形式。第一种是...

详情介绍

锻钢截止阀产品详情

法兰、自密封锻钢截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。高压锻钢截止阀适用的压力、温度范围很大,锻钢截止阀适用于小口径的管道,密封面不易磨损、擦伤,密封性能好,启闭时阀瓣行程小,启闭时间较短,阀门高度较小。

锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。

锻钢截止阀主要零件材料
试验项目(PN 1.6 2.4 4 6.4 10 16
强度试验 2.4 3.8 6 9.6 15 24
密封试验 1.76 2.75 4.4 7.04 11 17.6
气密封试验 0.6
适用温度 ≤425℃
适用介质 水、油品、蒸气

锻钢截止阀性能规范
序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀瓣 A276 420 A276 F22 A276 304(L) A276 F316(L)
3 阀杆 A182 F6a A182 A182 F304(L) A182 F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105N A182 F22 A182/F304(L) A182/F316(L)
6 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 圆柱销 A276 420 A276 304
8 填料压套 A276 410 A182 F304(L) A182 F316(L)
9 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
10 填料压板 A105 F182 F304
11 螺母 A194 2H A194 4 A194 8 A194 8M
12 阀杆螺母 A276 410
13 螺母 A194 2H A194 4 A194 8 A194 8M
14 铭牌 SS
15 手轮 A197
16 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
