氨用截止阀

2019-04-16 已有0人浏览 美国米勒阀门

分类截止阀

产品氨用截止阀

通径DN15-DN300

压力1.0Mpa-4.0Mpa

价格按需求定价

电话 15112496788

氨用截止阀详情:氨用截止阀上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。氨用截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工...

详情介绍

氨用截止阀详情:

氨用截止阀上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。

氨用截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰密封绝对可靠。

氨用截止阀针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,氨气专用阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素),可耐氨气、燃气腐蚀,低温可至-40℃,较大限度保证工况条件使用要求。

截止阀的启闭件是塞形的阀瓣,密封上面呈平面或锥面,阀瓣沿阀座的中心线作直线运动;截止阀阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得它适合作为介质的切断或调节及节流使用。

截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少;同时,在介质作用下,这种形式的阀门也较严密。

氨用截止阀参数:

公称通径:DN15-DN300

公称压力:1.0Mpa-4.0Mpa

适用温度:-40~200℃

适用介质:氨气、氨液等

阀体材质:铸钢、碳钢、不锈钢

连接方式:法兰连接

设计制造:GB12235

结构长度:GB12221

连接法兰:JB/T79;GB9113;HG20593-20635

试验检验:GB13927;JB/T9092

氨用截止阀特性:

①中通法兰为锥形结构,阀杆采用间杆连接;

②阀体密封面部位采用球凸状,与阀脚以线吻合密封;

③密封面采用巴氏合金,密封性能好,使用寿命长;

④阀盖密封性好,不会泄漏,使用安全,对有毒气体有良好的防护作用。

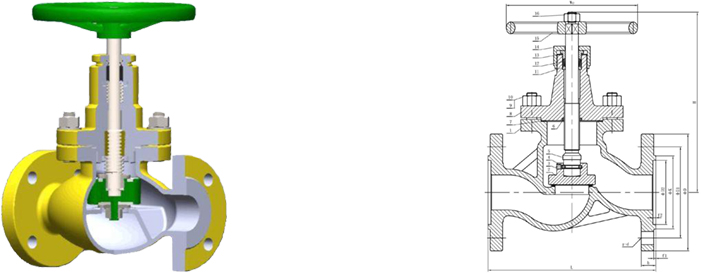

进口氨用截止阀尺寸图
氨用截止阀尺寸图


氨用截止阀主要连接外形和尺寸


单位:mm
通径 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850

  注:此外形尺寸为1.6Mpa压力截止阀。


  氨气截止阀专为氨气,燃气的管路或装置设计,结构上注意了防火要求。填料采用聚四氟乙烯,密封可靠、绝对物外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料,为软密封,密封可靠。适用于氨气,液化石油气管路系统,作为启闭装置,也适用于其他温度≤80℃的管路。氨气截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
