截止阀

当前位置:主页 >产品展示 >截止阀

电动截止阀

2019-07-15 已有0人浏览 美国米勒阀门

分类截止阀

产品电动截止阀

通径DN15-DN1500

压力150LB-2500LB

价格按需求定价

电话 15112496788

电动截止阀详情:电动闸阀是美国米勒根据API6D标准生产的一款以电力为动能来实现开关和调节的截止阀也叫电动截止阀。通常用在需要频繁开闭需要实现大规模集中控制的场合。工作时,接入220VAC或380V电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制,还可以...

详情介绍

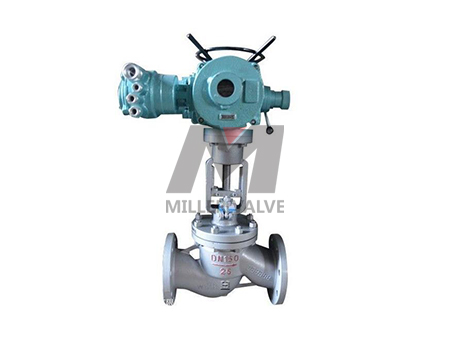

电动截止阀详情:

电动闸阀是美国米勒根据API6D标准生产的一款以电力为动能来实现开关和调节的截止阀也叫电动截止阀。通常用在需要频繁开闭需要实现大规模集中控制的场合。工作时,接入220VAC或380V电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制,还可以加装手轮,在必要时进行人为手动控制。根据不同的工艺要求选配不同的电动执行器:如开关型、信号反馈型、防爆型、调节型等。

电动截止阀参数:

公称通径:DN15-DN1500

公称压力:150LB-2500LB

设计温度:-29℃-600℃

连接方式:法兰、

适用介质:气、水、油、蒸汽、燃气、腐蚀性流体

电源电压:AC220V、AC380V

控制方式:开关型、无源触点型、阀位信号反馈型、智能调节型(输入输出4-20mA)

其它配置:防爆型电动执行器,带手动装置(无电源的情况下可手动开关阀门)

电动截止阀部件:

阀体阀盖

阀瓣

密封圈

阀杆

填料

适用介质

适用温度(≤℃)

WCB

WCB+D507M0

D577

2Crl3

柔性石墨

水、油品、蒸汽

425

CF3/CF8

CF3/CF8+Stellite12

CF3/CF8/Stellite6

F304/F304L

PTFE

硝酸类

200

CF8M/

CF8M+Stellite12

CF8M/Stel1ite6

F316

PTFE

磷酸类、碱类、混酸

200

CF3M

CF3M+Stellite12

CF3M/Stel1ite6

F316L

PTFE

磷酸类、尿素、甲铵液

200

铬钼钢

铬钼钢+Stellite12

Stel1ite6

铬钼钢

柔性石墨

水、油品、蒸汽

550

电动截止阀尺寸:


DN

150Lb 凸面法兰(RF) 主要尺寸Dimensions(mm)

 重量

mm

 in

L

D

D1

D2

b

n-φd

H

D0

Weight

15

1/2

108

89

60.5

35

11.2

4-16

241

100

6.9

20

3/4

117

98

69.9

43

12.7

4-16

241

100

9.8

25

1

127

108

79.2

51

14.2

4-16

242

125

13.5

32

11/4

140

117

89

63

16

4-16

280

160

19.5

40

11/2

165

127

98.6

73

17.5

4-16

286

160

28.5

50

2

203

152

120.7

92

19

4-19

368

200

18

65

21/2

216

178

139.7

105

22.4

4-19

387

200

30

80

3

241

190

152.4

127

24

4-19

411

250

41

100

4

292

229

190.5

157

24

4-19

454

250

64

125

5

356

254

216

186

24

8-22.5

455

350

86

150

 6

406

279

241.3

216

25.4

8-22.5

541

350

113

200

 8

495

343

298.5

270

28.4

8-22.5

651

450

178

250

 10

622

406

362

324

30.2

12-25.4

800

450

270

300

 12

698

483

431.8

381

32

12-25.4

1231

600

350

350

 14

787

533

476.3

413

35

12-29

1450

600

460

400

 16

914

597

539.8

470

36.6

26-29

1645

600

590


  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
