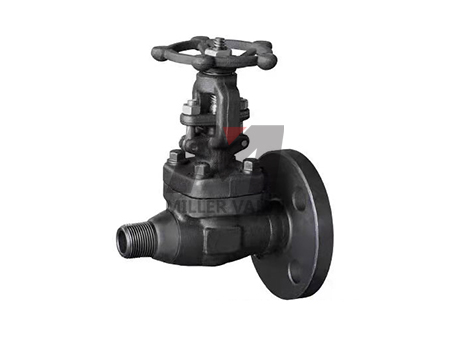

放空导淋阀
所属栏目：截止阀
产品简介：放空导淋阀产品详情：放空导淋阀有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.放空导淋阀延长阀体阀门适用于闸阀、球阀和截止阀。延长阀体阀门设计结构和特征放
放空导淋阀产品详情：
放空导淋阀有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.
第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.放空导淋阀延长阀体阀门适用于闸阀、球阀和截止阀。
延长阀体阀门设计结构和特征放空导淋阀阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.采用以下结构自定心压板压套式螺纹、承插或对焊接端整体延长阀体螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖整体式上密封座承插端符合ASMEB16.11螺纹端符合(NPT)ANSI/ASMEB1.20.1明杆支架型(OS￡Y)
放空导淋阀有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.
第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.放空导淋阀延长阀体阀门适用于闸阀、球阀和截止阀。
延长阀体阀门设计结构和特征放空导淋阀阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.采用以下结构自定心压板压套式螺纹、承插或对焊接端整体延长阀体螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖整体式上密封座承插端符合ASMEB16.11螺纹端符合(NPT)ANSI/ASMEB1.20.1明杆支架型(OS￡Y)
锻钢放空导淋阀主要尺寸及重量:
| 规格 | S | L | T | W |
H (开) ≈ |
重量 （㎏） ≈ |
||||||||||
| 英 制 | 公 制 | A N S I | J I S | ANSI牙型60゜ |
JIS.ISC.SC 牙型55゜ |
|||||||||||
| 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | |||
| 3/8 | 10 | 17.6 | 17.9 | 79 | 3/8 | 3/8 | 100 | 166 | 2.2 | |||||||
| 1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 22.2 | 17.9 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 100 | 166 | 2.2 | 2.2 |
| 3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 100 | 169 | 2.2 | 2.2 |
| 1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 1 | 3/4 | 1 | 3/4 | 125 | 193 | 4.7 | 4.3 |
| 1 1/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 1 1/4 | 1 | 1 1/4 | 1 | 160 | 236 | 5.9 | 5.9 |
| 1 1/2 | 1 1/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 120 | 1 1/2 | 1 1/4 | 1 1/2 | 1 1/4 | 160 | 246 | 6.9 | 6.9 |
| 2 | 1 1/2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 140 | 2 | 1 1/2 | 2 | 1 1/2 | 180 | 283 | 11.1 | 11.1 |
| 2 | 50 | 61.1 | 61.1 | 178 | 2 | 2 | 240 | 330 | 15.2 | |||||||
以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务!
