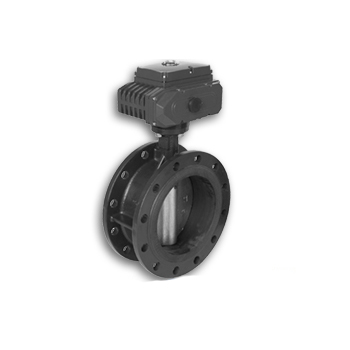

电动蝶阀-法兰电动蝶阀

2020-03-23 已有0人浏览 美国米勒进口阀门

电动蝶阀

进口电动蝶阀

  电动蝶阀详情:

  电动蝶阀是工业管道中应用较为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭,操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°至70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。

  蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

  产品信息

  产品型号:ML-486

  产品口径:DN50-DN1200

  产品压力:1.6Mpa

  产品材质:铸铁 碳钢 不锈钢

电动蝶阀参数:

阀体材质 执行器参数
公称通径:DN40-DN1200 传动方式:电动(带手动)
公称压力:1.0Mpa-1.6Mpa 控制电源:110/220V AC;50/60Hz
适用温度:-20℃~120℃ 动作时间:10s;30s;45s;135s
适用介质:水、气、油 防护等级:IP65;IP67可定制IP68
阀体材质:铸铁、球墨铸铁、铸钢、不锈钢 保护装置:内置过热保护、过载保护
连接方式:法兰连接 控制方式:开关型、无源触点信号、开度信号、智能型

电动蝶阀特性:

  ①密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象;

  ②阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好;

  ③阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座;

  ④法兰对夹孔连接适用多种标准。

电动蝶阀尺寸:


进口法兰电动蝶阀尺寸
主要连接外形和尺寸
单位:mm
通径 40 50 60 80 100 125 150 200 250 300 350 400 450 500
E 108 108 112 114 127 140 140 152 165 178 190 216 222 229
注:此外形尺寸为1.6Mpa压力蝶阀。

法兰电动蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。法兰蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。

  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
