衬氟球阀

2019-06-17 已有0人浏览 美国米勒进口阀门

分类球阀

产品衬氟球阀

通径DN15-DN200

压力1.6Mpa,2.5Mpa

价格按需求定价

电话 15112496788

衬氟球阀产品详情:衬氟球阀就是将通用的Q41F浮动球阀进行更改,使阀体的内壁、内件外部全都覆盖上氟塑料,凡是有介质接触的地方都衬有氟塑料,从而达到耐腐蚀性能。内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门...

详情介绍

衬氟球阀产品详情:

衬氟球阀就是将通用的Q41F浮动球阀进行更改,使阀体的内壁、内件外部全都覆盖上氟塑料,凡是有介质接触的地方都衬有氟塑料,从而达到耐腐蚀性能。

内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。

衬氟球阀参数:


公称通径:DN15-DN200

公称压力:1.6Mpa,2.5Mpa

适用温度:-10℃~120℃

适用介质:水、油、酸碱物

阀体材质:铸铁、铸钢、碳钢

连接方式:法兰连接

传动方式:手动,蜗轮

设计标准:GB/T12237;JB/T7745

连接标准:GB/T12221;JB/T7745

检测标准:JB/T13927

衬氟球阀结构:

①采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除"熔融碱金属和元素氟",以外其它任何强腐蚀性质;

②采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;

③启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性;

④结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

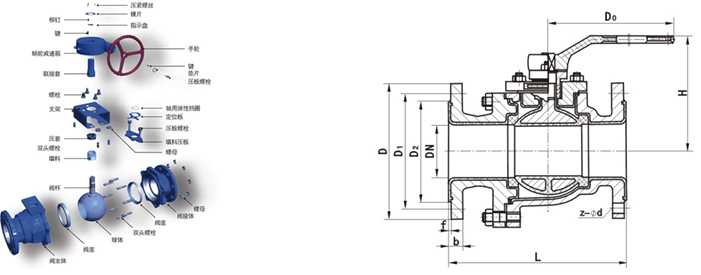

进口衬氟球阀尺寸图
进口衬氟球阀尺寸图
主要连接外形和尺寸 单位:mm
通径 15 20 25 32 40 50 65 80 100 125 150 200
L 140 140 150 165 180 200 220 250 280 320 360 400

  注:此外形尺寸为1.6Mpa压力球阀。

  法兰衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏;球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性;采用全塑料衬里工艺,耐介质的强腐蚀。

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
