高压球阀
所属栏目：球阀
产品简介：高压球阀产品详情：美国MILLER高压球阀是一种由美国米勒按照ANSIB16.34标准生产的一种耐高压球阀。美国米勒高压球阀采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出，采用镶嵌式阀座，阀座背后设置O型圈，确保介质不外漏，美国米勒高压球阀采用三片式结构，中部用螺栓栓结，主体材料全部采用锻压锻打处理技术锻造出来的锻件，特别适合高压工况领域使用。其根据阀座和填料及垫片所选的材料不同
高压球阀产品详情：
美国MILLER高压球阀是一种由美国米勒按照ANSIB16.34标准生产的一种耐高压球阀。美国米勒高压球阀采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出，采用镶嵌式阀座，阀座背后设置O型圈，确保介质不外漏，美国米勒高压球阀采用三片式结构，中部用螺栓栓结，主体材料全部采用锻压锻打处理技术锻造出来的锻件，特别适合高压工况领域使用。其根据阀座和填料及垫片所选的材料不同，有软密封和硬密封两种可供用户选择，于适应不同工况对工作温度和介质需求。
高压球阀技术参数：
公称通径：DN15-DN1500
公称压力：1.6Mpa~42Mpa
设计温度：-29℃~550℃
连接方式：法兰、焊接
适用介质：水、气、油、化工、盐水、燃气，天然气等等介质
进口高压球阀部件：
高压球阀尺寸图
以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
美国MILLER高压球阀是一种由美国米勒按照ANSIB16.34标准生产的一种耐高压球阀。美国米勒高压球阀采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出，采用镶嵌式阀座，阀座背后设置O型圈，确保介质不外漏，美国米勒高压球阀采用三片式结构，中部用螺栓栓结，主体材料全部采用锻压锻打处理技术锻造出来的锻件，特别适合高压工况领域使用。其根据阀座和填料及垫片所选的材料不同，有软密封和硬密封两种可供用户选择，于适应不同工况对工作温度和介质需求。
高压球阀技术参数：
公称通径：DN15-DN1500
公称压力：1.6Mpa~42Mpa
设计温度：-29℃~550℃
连接方式：法兰、焊接
适用介质：水、气、油、化工、盐水、燃气，天然气等等介质
进口高压球阀部件：
|
零件名称 |
材料名称 |
||||
|
阀体 |
A105 |
阀体 |
A105 |
阀体 |
A105 |
|
阀盖 |
A105 |
阀盖 |
A105 |
阀盖 |
A105 |
|
球体 |
A105 |
球体 |
A105 |
球体 |
A105 |
|
阀杆 |
2Cr13 |
阀杆 |
2Cr13 |
阀杆 |
2Cr13 |
|
手柄 |
WCB/不锈钢 |
||||
|
密封圈 |
PTFE/RPTFE/尼龙/柔性石墨 |
||||
|
垫片 |
聚四氟乙烯(PTFE)/对位聚苯(PPL)/柔性石墨 |
||||
|
填料 |
聚四氟乙烯(PTFE)/对位聚苯(PPL)/柔性石墨 |
||||

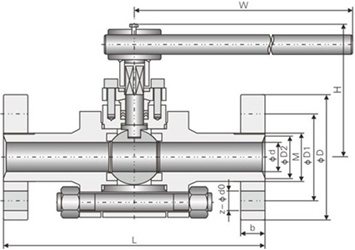

高压球阀尺寸图
| 公称压力 | 公称通径 | 尺寸(mm) | |||||||||
| PN(MPa) | DN(mm) | L | d | D | D1 | D2 | b | Z-φd0 | M | H | W |
| 6.4-25.0 | 10 | 210 | 10 | 95 | 60 | 18 | 20 | 3-φ18 | M24×2 | 77 | 220 |
| 15 | 230 | 14 | 95 | 60 | 20 | 20 | 3-φ18 | M24×2 | 85 | 220 | |
| 20 | 240 | 19 | 105 | 68 | 28 | 20 | 3-φ18 | M33×2 | 94 | 250 | |
| 25 | 260 | 25 | 105 | 68 | 28 | 22 | 3-φ18 | M33×2 | 100 | 250 | |
| 32 | 300 | 32 | 115 | 80 | 38 | 25 | 4-φ18 | M42×2 | 120 | 300 | |
| 40 | 350 | 38 | 125 | 90 | 48 | 28 | 6-φ26 | M52×2 | 150 | 400 | |
| 50 | 400 | 50 | 165 | 115 | 61 | 32 | 6-φ26 | M64×3 | 165 | 400 | |
| 65 | 490 | 64 | 200 | 145 | 75 | 40 | 6-φ29 | M80×3 | 180 | 500 | |
| 80 | 580 | 76 | 225 | 170 | 94 | 50 | 6-φ33 | M100×3 | 200 | 600 | |
| 100 | 620 | 100 | 260 | 195 | 115 | 60 | 6-φ36 | M125×4 | 245 | 800 | |
| 125 | 750 | 125 | 300 | 235 | 146 | 75 | 8-φ39 | M155×4 | 270 | 850 | |
| 150 | 800 | 150 | 330 | 255 | 163 | 78 | 8-φ42 | M175×4 | 300 | 850 | |
| 200 | 850 | 200 | 400 | 315 | 193 | 90 | 8-φ48 | M215×6 | 400 | 900 | |
| 32 | 10 | 210 | 10 | 95 | 60 | 18 | 20 | 3-φ18 | M24×2 | 77 | 220 |
| 15 | 230 | 14 | 105 | 68 | 20 | 20 | 3-φ18 | M33×2 | 85 | 220 | |
| 20 | 240 | 19 | 105 | 68 | 28 | 20 | 3-φ18 | M33×2 | 94 | 250 | |
| 25 | 260 | 25 | 115 | 80 | 28 | 25 | 4-φ18 | M42×2 | 100 | 250 | |
| 32 | 300 | 32 | 125 | 90 | 38 | 28 | 6-φ26 | M52×2 | 120 | 300 | |
| 40 | 350 | 38 | 165 | 115 | 48 | 32 | 6-φ26 | M64×2 | 150 | 400 | |
| 50 | 400 | 50 | 200 | 145 | 61 | 40 | 6-φ29 | M80×3 | 165 | 400 | |
| 65 | 490 | 64 | 225 | 170 | 75 | 50 | 6-φ33 | M100×3 | 180 | 500 | |
| 80 | 580 | 76 | 260 | 195 | 94 | 60 | 6-φ36 | M125×3 | 200 | 600 | |
| 100 | 620 | 100 | 300 | 235 | 115 | 75 | 8-φ39 | M155×4 | 245 | 800 | |
| 125 | 750 | 125 | 330 | 255 | 146 | 78 | 8-φ42 | M175×4 | 270 | 800 | |
| 150 | 800 | 150 | 400 | 315 | 163 | 90 | 8-φ48 | M215×4 | 300 | 850 | |
| 200 | 850 | 200 | 480 | 380 | 193 | 120 | 8-φ60 | M265×6 | 400 | 900 | |
以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
