电动调节球阀

2018-12-12 已有0人浏览 美国米勒进口阀门

分类球阀

产品电动调节球阀

通径DN15~DN300

压力1.0~6.4MPa

价格按需求定价

电话 15112496788

电动调节球阀产品概述:电动调节球阀主要用于对管道介质压力、流量、液位等参数的调整控制,一般分为电动O型调节球阀和电动V型调节球阀,通过输入4-20mA信号及220VAC电源即可控制球阀的运转开度。电动调节球阀根据使用工况不同,可选用软密封或硬密封两种形式,其中常温常压可选软密封橡胶、聚四氟乙烯等,高...

详情介绍

电动调节球阀产品概述:

电动调节球阀主要用于对管道介质压力、流量、液位等参数的调整控制,一般分为电动O型调节球阀和电动V型调节球阀,通过输入4-20mA信号及220VAC电源即可控制球阀的运转开度。电动调节球阀根据使用工况不同,可选用软密封或硬密封两种形式,其中常温常压可选软密封橡胶、聚四氟乙烯等,高温高压场合可选择金属材质硬密封,适用于各种化工、石化、石油、电力、液化气、机械设备配套等领域。

材质不锈钢(304、316...

密封材料硬密封/软密封

通径范围15-500

连接方式内螺纹、法兰式

流体方向直通

驱动方式气动

计量单位台

电动调节球阀特点:

电动调节球阀内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转,其中电动V型调节球阀带有特殊V型切口,不仅可将纤维切断,防止卡死,它的V型开口可与阀座流道形成不同的V型角度,实现对管路介质各项参数的精确调节,适用于各种纸浆或纤维等粘稠介质,有效保证管路的流通,又能防止球阀球芯卡死的现象。

电动调节球阀参数:

公称通径 DN15DN300(mm)
公称压力 PN1.01.62.56.4MPa
连接形式 法兰式,对夹式
驱动形式 电源驱动(可选防爆型,自带手动装置)
电源电压 AC110VAC220VAC380V(其他定制DC24
阀芯形式 O型球型阀芯,V型阀芯结构
泄露量 GB/T4213-92,小于额定KV0.01%
动作时间 830DN15-50 3660(DN65-300)可定制
阀体材质 碳钢、不锈钢304316
流量特性 近似快开特性
适用温度 软密封-40~-180℃;硬密封-40~-450
控制方式 智能调节型(输入输出4-20mA模拟量信号实现调节功能)
使用介质 蒸汽、纸浆、污水、含有纤维颗粒固体悬浮介质及粉粒状介质

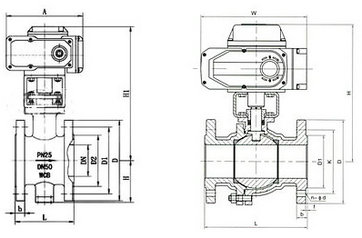

进口电动调节球阀结构图
电动调节球阀结构图

电动调节球阀性能指标:

控制精度:0.1%-3.0%(通过U4参数可调)

可接电动执行器反馈信号:电位器500Ω-10KΩ

可接收外部控制信号(DC):4-20mA(1-5V、0-10V、开关量等出厂前定制)

输入阻抗:250Ω;

通过修改U1参数可设定:①DRTA/正动作,RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭)

可选:①可控硅输出(AC,600V,25A)②继电器输出(AC,250V,10A)◆定货时指明

输出执行器位置信号:低漂移输出4-20mADC对应执行器全闭至全开,信号完全与输入隔离(光电隔离),输出负载≤500Ω

环境温度:0-70℃,湿度:35-85%

有超温保护功能:定位器壳内温度≥70℃时,定位器停止对执行器的开闭控制,可通过按键自由标定输入信号所对应执行器的动作区间(一般标定为电动执行器全闭、全开位置)法兰阀门。

以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
