热静力波纹管式蒸汽疏水阀

2019-03-25 已有0人浏览 美国米勒进口阀门

分类疏水阀

产品热静力波纹管式蒸汽疏水阀

通径DN15-DN50

压力1.6Mpa

价格按需求定价

电话 15112496788

热静力波纹管式蒸汽疏水阀详情:产品信息产品型号:ml-896产品口径:DN15-DN50产品压力:1.6Mpa产品材质:碳钢不锈钢热静力波纹管式蒸汽疏水阀根据阀腔内温度的变化使得波纹管内感温液体的汽化或冷凝,波纹管的内压产生变化而驱使波纹管带动阀芯作位移启闭阀座孔,达到阻汽排水。疏水阀作用:当蒸汽冷...

详情介绍

热静力波纹管式蒸汽疏水阀详情:

产品信息

产品型号:ml-896

产品口径:DN15-DN50

产品压力:1.6Mpa

产品材质:碳钢不锈钢

热静力波纹管式蒸汽疏水阀根据阀腔内温度的变化使得波纹管内感温液体的汽化或冷凝,波纹管的内压产生变化而驱使波纹管带动阀芯作位移启闭阀座孔,达到阻汽排水。

疏水阀作用:

当蒸汽冷凝时释放蒸发焓形成冷凝水,冷凝水中只含有饱和水焓,为了确保系统的较大传热效率,冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时较大限度地自动防止蒸汽的泄漏。



热静力膜盒式蒸汽疏水阀原理图
热静力膜盒式蒸汽疏水阀原理图

热静力波纹管式蒸汽疏水阀参数:

  公称通径:DN15-DN50

  公称压力:1.0Mpa-2.5Mpa

  适用温度:-20℃≤T≤425 ℃

  适用介质:水、蒸汽、油品

  阀体材质:铸钢、碳钢、不锈钢

  连接方式:丝扣螺纹

  进口热静力波纹管式蒸汽疏水阀特性:

  ①结构简单,维护方便;

  ②部件全部采用合金处理不锈钢,耐磨耐气蚀;

  ③排空能力强,排水迅速,安装方式随意;

  ④可以实现多个膜盒组合,使用于大的排量场合;

  ⑤零泄漏,背压率达到75%以上。


热静力膜盒式蒸汽疏水阀曲线排量图
热静力膜盒式蒸汽疏水阀曲线排量图
a/图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号

b/压差是指疏水阀的入口端与出口端的压力差
进口热静力膜盒式蒸汽疏水阀尺寸

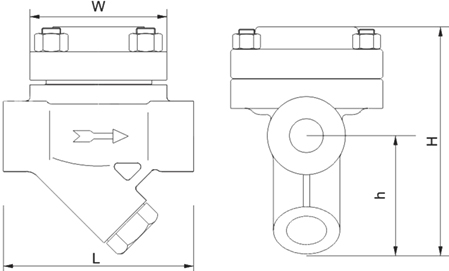

热静力膜盒式蒸汽疏水阀尺寸图

主要连接外形和尺寸


单位:mm
DN 15 20 25 32 40 50
L 100 100 120 150 160 160

  注:此外形尺寸为1.6Mpa压力疏水阀。

  疏水阀根据原理作用的不同,可分为以下三种类型:机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作;热静力型、依靠液体温度的变化而动作;热动力型、依靠液体的热动力学性质的变化而动作,一个蒸汽疏水阀的排水能力不能满足要求时,可并联安装几个蒸汽疏水阀。

  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的阀门产品内容有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
