疏水阀

当前位置:主页 >产品展示 >疏水阀

热动力圆盘式疏水阀

2019-03-27 已有0人浏览 美国米勒进口阀门

分类疏水阀

产品热动力圆盘式疏水阀

通径DN15-DN50

压力1.0Mpa-4.0Mpa

价格按需求定价

电话 15112496788

热动力圆盘式疏水阀详情:产品信息产品型号:ml-994产品口径:DN15-DN50产品压力:1.6Mpa-6.4Mpa产品材质:碳钢不锈钢热动力圆盘式蒸汽疏水阀,利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质,驱动阀片开关阀座孔,从而达到阻汽排水。圆盘式蒸汽疏水阀是根据热动力学原理,利...

详情介绍

热动力圆盘式疏水阀详情:

产品信息

产品型号:ml-994

产品口径:DN15-DN50

产品压力:1.6Mpa-6.4Mpa

产品材质:碳钢不锈钢

热动力圆盘式蒸汽疏水阀,利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质,驱动阀片开关阀座孔,从而达到阻汽排水。

圆盘式蒸汽疏水阀是根据热动力学原理,利用蒸汽和凝结水的热动力学不同的特征,引起动能和势能动静压变化,使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。广泛用于蒸汽主管道、伴热管线、夹套蜗及各种小型蒸汽设备。

疏水阀作用:当蒸汽冷凝时释放蒸发焓形成冷凝水,冷凝水中只含有饱和水焓,为了确保系统的较大传热效率,冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时较大限度地自动防止蒸汽的泄漏。

热动力圆盘式蒸汽疏水阀原理图
热动力圆盘式蒸汽疏水阀原理图

热动力圆盘式疏水阀参数:

  公称通径:DN15-DN50

  公称压力:1.0Mpa-4.0Mpa

  适用温度:-20℃≤T≤425 ℃

  适用介质:水、蒸汽、油品

  阀体材质:铸铁、铸钢、碳钢、不锈钢

  连接方式:丝扣螺纹

热动力圆盘式疏水阀特性:


  ①结构结实、重量轻、体积小、使用压力范围大,不需任何调节;

  ②具有空气排放装置,迅速排除初时空气、保证快速启动;

  ③可承受过热蒸汽、抗冷冻能力强,安装不受限制。

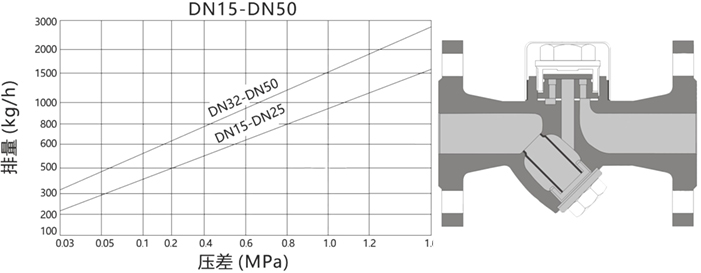

热动力圆盘式蒸汽疏水阀曲线排量图
热动力圆盘式蒸汽疏水阀曲线排量图
a/图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号
b/压差是指疏水阀的入口端与出口端的压力差

热动力圆盘式疏水阀尺寸:


进口热动力圆盘式蒸汽疏水阀尺寸

主要连接外形和尺寸


单位:mm
DN 15 20 25 32 40 50
L 90 90 90 130 130 150
注:此外形尺寸为1.6Mpa压力疏水阀。

疏水阀根据原理作用的不同,可分为以下三种类型:机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作;热静力型、依靠液体温度的变化而动作;热动力型、依靠液体的热动力学性质的变化而动作,一个蒸汽疏水阀的排水能力不能满足要求时,可并联安装几个蒸汽疏水阀。

  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的阀门产品内容有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
