美标截止阀-产品详情参数尺寸图片

2019-08-27 已有0人浏览 美国米勒进口阀门

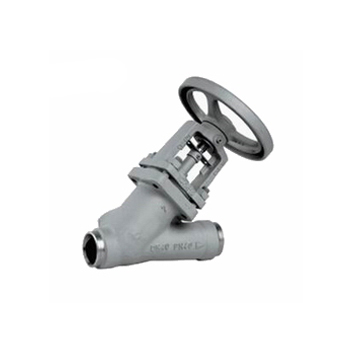

美标截止阀

进口美标截止阀

  美标截止阀详情:


  法兰美标截止阀是以美国API标准生产制造,阀门压力以Class LB来表述,美标截止阀的启闭件是塞形的阀瓣,密封上面呈平面或海锥面,阀瓣沿阀座的中心线作直线运动,这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。

  截止阀的启闭件是塞形的阀瓣,密封上面呈平面或锥面,阀瓣沿阀座的中心线作直线运动;截止阀阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得它适合作为介质的切断或调节及节流使用。

 美标截止阀参数:

  公称通径:1/2"-20"(DN15-DN500)

  公称压力:150LB-1500LB(1.0Mpa-25Mpa)

  适用温度:-30℃-425℃

  适用介质:水、油、蒸汽

  阀体材质:铸铁、铸钢、碳钢、不锈钢

  连接方式:法兰连接

  设计制造:API 600

  法兰尺寸:ANSI B16.5

  结构长度:ANSI B16.10

  连接尺寸:ANSI B16.25

  压力温度:ANSI B16.34

 美标截止阀特性:

  ①阀瓣、阀座密封面采用铁基合金堆焊或司太立钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长;

  ②阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性;

  ③可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求;

  ④阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况;

  ⑤倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。



进口美标截止阀尺寸图
进口美标截止阀尺寸图

API美标截止阀主要连接外形和尺寸

单位:mm
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
  1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6 8 10 12
L 108 117 127 140 165 203 216 241 292 356 406 495 622 698

  注:此外形尺寸为150LB压力截止阀。

  API美标截止阀执行ANSI和API标准,阀瓣和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少;同时,在介质作用下,这种形式的阀门也较严密。

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
