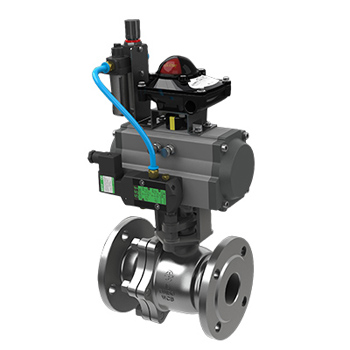

气动切断球阀
气动式断开闸阀,气动式o型断开闸阀主要用于断开或接入管道中的物质,也可以用用以流体力学的调整与操纵,它与其他阀类对比,具备下列某些优势。
1、流体力学摩擦阻力小、闸阀是全部阀类中流体力学摩擦阻力最少的这种,即便是缩径闸阀,其流体力学摩擦阻力也非常小。
2、止推轴承减少阀杆摩擦扭矩,可让阀杆长期性实际操作稳定灵便。
3、高压闸阀密封性特性好,选用ptfe等延展性原材料做成的密封环,构造便于密封性,并且闸阀的阀封工作能力随之物质工作压力的提高而扩大。
4、阀杆密封性靠谱,因为阀杆只作彷旋转运而不做升降机健身运动,阀杆的填料密封不容易毁坏,且密封性工作能力随之物质的工作压力提高而扩大。
5、因为ptfe等原材料具备优良的自润湿性,与圆球的摩擦损害小,故闸阀的使用期长。
6、下衣式阀杆和阀杆头顶部凸阶避免阀杆喷出来,如火灾事故导致阀杆密封性毁坏,凸阶与油路板间还可产生金属材料触碰,保证阀杆密封性。
7、 抗静电作用:在圆球、阀杆、油路板中间设定弹黄,能将电源开关全过程造成的静电感应导出来。
气动式断开闸阀、气动式o型断开闸阀管理机构
选用新式系列产品GT型气动执行器,有双功效式和单功效式(弹黄校准),齿条传动系统,可以信赖;大口径阀门选用系列产品AW型气动执行器拔叉式传动系统,合理配置,輸出扭距大,有双功效式和单功效式。
1、传动齿轮式双活塞杆,輸出扭矩大,重量轻。
2、汽缸采用铝金原材料,很轻、外观设计美观大方。
3、可在顶端、底端安裝手动式实际操作组织。
4、齿轮齿条式联接可调整打开视角、额定值总流量。
5、电动执行机构能选感应起电信号意见反馈标示及各种附注以保持自动化技术实际操作。
6、IS05211规范联接为商品的安裝拆换出示了便捷。
7、两边调的节螺丝可让规范商品在0°和90°有±4°的可调式范畴。保证与闸阀的同歩精密度。
附注的选择项 依据不一样操纵和规定可挑选以下附注:
断开型附注:单电机控制继电器、双电机控制继电器、行程开关回讯器。
调节型附注:电气设备定位仪、气动式定位仪、电气转换器。
源解决附注:气体过滤减压阀、源解决气动三联件。
手动式组织:HVSD手操组织
气动式断开闸阀、气动式o型断开闸阀国家标准
1、布置与生产制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、构造长短:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检测主实验:JB/T 9092、API 598。
设计规范
设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法兰尺寸 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214 |
结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
检验与试验 |
JB/T9113.1、API 598 |
主要技术参数
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB |
|||||||||||
阀体形式 |
两段式铸造球阀 |
|||||||||||
连接形式 |
法兰式、焊接式、对夹式、螺纹式 |
|||||||||||
阀芯形式 |
"O"型球形阀芯 |
|||||||||||
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
流量特性 |
近似快开型 |
|||||||||||
动作范围 |
0~90° |
|||||||||||
泄露量Q |
按GB/T4213-92,小于额定KV0.01% |
|||||||||||
基本误差 |
带定位器:小于全行程的±2% |
|||||||||||
回差 |
带定位器:小于全行程的2% |
执行器技术参数
执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
供气压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
主要零件材料
零件名称 |
材料 |
|||
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
阀杆 |
2Cr13 |
304 |
316 |
316L |
阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|||
填料 |
V型PTFE四氟填料、柔性石墨 |
主要设计标准
试验标准 |
公称压力(Mpa) |
压力级(class) |
JIS(Mpa) |
|||||||
试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
气密试验 |
0.5~0.7 |
