固定式球阀-产品详情参数尺寸图片

  • 作者:美国米勒进口阀门
  • 发布时间:2019-09-24
  • 点击:3707次

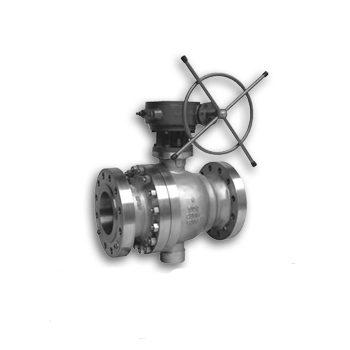

固定式球阀

进口固定式球阀

  固定式球阀产品详情:

  电动固定式球阀将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。

  电动固定球阀参数:

  公称通径:DN15-DN700

  公称压力:1.6Mpa-42Mpa(150LB-2500LB)

  适用温度:-30℃-540℃

  适用介质:水、石油、蒸汽、高温气体等

  阀体材质:碳钢、不锈钢

  连接方式:法兰

  传动方式:手动,蜗轮

  设计标准:GB12237;API6D ASME16.34

  试验标准:GB/T13927;API6D API598

 固定式球阀结构:

  ①O型固定式法兰球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活;

  ②阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化;

  ③O型固定球阀采用全通径或缩径设计,流通阻力小;

  ④金属硬密封O型固定式法兰球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越;

  ⑤O型固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能;

  ⑥每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向;

  ⑦具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全;

  ⑧耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构;

  ⑨自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。



进口固定式球阀尺寸图
进口固定式球阀尺寸图

主要连接外形和尺寸
单位:mm
DN 1/2 3/4 1 1-1/2 2 2/1/2 3 4 5 6 8 10 12 14 16 20 24 28
L 108 117 127 165 178 190 203 229 356 394 457 537 610 686 762 914 1067 1245
H                       335 385 430 470 590 700 780
H1 59 63 75 95 107 142 152 178 252 272 342 495 580 325 720 840 1050 1150

  注:此外形尺寸为1.6Mpa压力球阀。

  固定式球阀有二段式和三段式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
