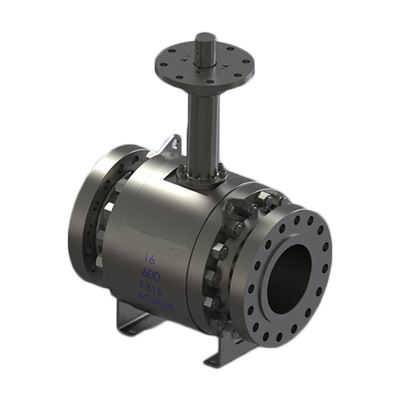

低温球阀
低温球阀产品详情:
低温球阀是一种由美国米勒按照API6D标准生产的采用加长阀盖设计及滴水板设计、防火及防静电设计、阀腔泄压阀门密封圈的设计等。同时针对阀门密封圈的设计,重点介绍了单活塞密封和双活塞密封型式的结构特点及密封原理。低温球阀的区分:在介质温度-40 ℃以下的阀门称作低温球阀,应用在介质温度-101 ℃以下的阀门称作超低温球阀。
低温球阀主要技术参数:
Major technical parameters:
公称压力/Nominalpressure:4.0MPa
设计温度/Designedtemperature:-196℃~+80℃
适用介质/Applicablemedium:LNG、LO2、LN2、LAr
阀体/Valve body: 0Cr18Ni9
阀瓣/Valve clack:0Cr18Ni9
阀盖/Valve lid: 0Cr18Ni9
阀杆/Valve rod: 0Cr18Ni9
手轮/Hand wheel:Y102
主密封件/Mainseal:PTFE
低温球阀部件:
阀体 | 0Cr18Ni9、F304、F3I6 |
球体 | 0Cr18Ni9、F304、F3I6 |
阀杆 | 0Cr18Ni9、F304、F3I6 |
填料、密封圈 | PTFE、F304、F3I6 |
低温阀系列结构分类
1. 浮动球,侧装式结构
2. 浮动球,顶装式结构
3. 固定球,侧装式结构
4. 固定球,顶装式结构
5. 双阻塞结构
设计标准:ASME 16.34, ISO 28921, BS 6364, ASME B16.5, ASME 16.25, API 608, API 6D
结构长度:ASME 16.10,长结构
连接:法兰、螺纹、套焊、对焊
进口低温球阀尺寸图
液氮测试中的分体式低温球阀
主要外型和连接尺寸<Majorexterior and connectingdimensions>(mm)
产品型号号 | M40Q1低温球阀 | |||||||
产品代号 |
通径 cm |
尺寸 cm | ||||||
L | D | L1 | D1 | D2 | H | D0 | ||
M40Q115 | DN15 | 100 | 13 | 10 | 18.5 | 34 | 180 | 160 |
M40Q120 | DN20 | 115 | 18 | 12 | 25.5 | 40 | 220 | 220 |
M40Q125 | DN25 | 130 | 23 | 12 | 32.5 | 48 | 230 | 220 |
M40Q132 | DN32 | 180 | 28 | 12 | 38.5 | 62 | 310 | 250 |
M40Q140 | DN40 | 200 | 35 | 12 | 48.5 | 70 | 320 | 300 |
M40Q150 | DN50 | 220 | 45 | 15 | 57.5 | 82 | 400 | 320 |
M40Q165 | DN65 | 250 | 57 | 15 | 76.5 | 100 | 420 | 380 |
M40Q180 | DN80 | 300 | 70 | 15 | 89.5 | 113 | 500 | 380 |
M40Q1100 | DN100 | 380 | 90 | 15 | 108.5 | 132 | 520 | 500 |
订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的阀门产品内容有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
