氨用球阀-产品详情参数尺寸图片

  • 作者:美国米勒进口阀门
  • 发布时间:2019-09-24
  • 点击:683次

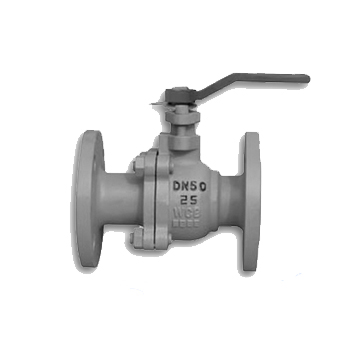

氨用球阀

进口氨赢球阀

 氨用球阀产品详情:

  液氨专用球阀,主要使用于制冷、冷冻等化工流程的氨、液氨、氟利昂、制冷剂设备管线上,起到对管路流体介质的启闭作用。该专用球阀是根据各制冷系统的特殊工艺设计制作而成,采用了新型、先进、可靠的工艺,球体经高温模压、热包覆增强四氟(CF4)方式,具有耐氨腐蚀、密封性能好、安全无泄漏、使用寿命长等显著特点,该阀克服了同类产品球体易腐蚀、易泄漏、寿命短的缺陷,是目前冷冻、制冷工艺流程上专用球阀的最新产品。

  该液氨专用球阀不受安装环境、位置的影响,可在管道的任意角度安装;该液氨专用球阀完全能够满足于各化工企业、冷冻工艺,设备检修的标准和要求;该液氨专用球阀通过性能试验,该产品的真空变形和密封性能完全达到设计要求,可广泛用于各化工、制冷生产与设备管路中。

 氨用球阀参数:

  公称通径:DN15-DN200

  公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

  适用温度:-50℃~150℃

  适用介质:氨、液氨;氨液、氟利昂

  阀体材质:铸钢、碳钢、低温刚

  连接方式:法兰连接

  传动方式:手动,蜗轮

  设计标准:GB/T 12237 ;JB/T 7745

  连接标准:GB/T 12221 ;JB/T 7745

  检测标准:JB/T 9092

 氨用球阀结构:

  ①液氨专用球阀,阀体为WCB/LCB精密铸造,铸件进行离子渗氮化学处理,增强阀体内腔的耐磨、耐腐蚀及表面硬度;

  ②液氨专用球阀,球体采用先进的高温模压、热包覆增强四氟(CF4)方式,增强球体的耐腐蚀、耐低温、抗疲劳的性能;

  ③填料为内外等压烧结(PTFE)V型成套密封环,本产品具有防外泄漏倒密封性能,是最新型的液氨专用阀;

  ④液氨专用球阀三种法兰连接形式:A、RE(凸面),B、FM(凹面),C、MF(凸面)。

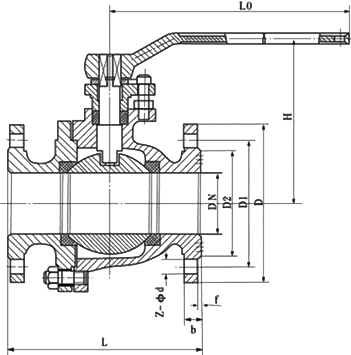

进口氨用球阀尺寸图

进口氨用球阀尺寸图

主要连接外形和尺寸
单位:mm
DN L D D1 D2 b-f z-∮d H Do
15 130 95 65 45 14-2 4-14 60 108
20 140 105 75 55 14-2 4-14 64 120
25 150 115 85 65 16-2 4-14 90 165
32 165 135 100 78 18-2 4-18 105 180
40 180 145 110 85 16-3 4-18 150 240
50 200 160 125 100 16-3 4-18 190 240
65 220 180 145 120 18-3 4-18 485 320
80 250 195 160 135 20-3 8-18 215 650
100 280 215 180 155 20-3 8-18 250 400
125 320 245 210 185 22-3 8-18 280 500
150 360 280 240 210 24-3 8-23 320 600
200 400 335 295 265 26-3 12-23 370 800


  注:此外形尺寸为1.6Mpa压力球阀。

  氨气球阀主要用于制冷、冷冻等化工流程的氨、液氨、氟利昂、制冷剂设备管线上,起到对管路流体介质的启闭作用。

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
