气动蝶阀-气动调节蝶阀

作者：美国米勒进口阀门
发布时间：2020-03-23
点击：3902次

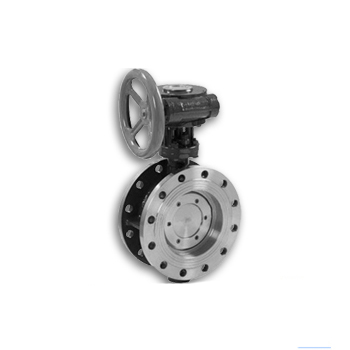

气动蝶阀的产品详情

　　气动调节蝶阀又叫气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。

　　气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。气动蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。

　　美国MILLER内件结构为基础，通过采用S o l i d w o r k三维模型优化设计，针对深冷工况下材料变化的有效控制，通过选用优质的合金材质与有效的处理，满足在深冷工况的稳定表现。具有优良的阀座密封性。伸长型上阀盖的采用接合阀轴两重密封，保证了密封填料在低温下的长期稳定性。此系列产品广泛使用液化天然气与空分行业等深冷流体过程的控制。

气动蝶阀的主要技术参数

公称通径DN(mm)	50～1200
公称压力	PN1.0、1.6、2.5MPa
连接形式	法兰式
阀板形式	垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	为Kv值的10-4
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的±2%
可调范围	50:1
配置执行机构	HANK系列单双作用气动执行器
控制方式	开关型(开关两位控制)、调节型(4～20mA控制)

气动调节蝶阀执行器参数

执行器型号	HANK系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动调节蝶阀主要零件材料

零件名称	材料名称
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨

气动调节蝶阀主要性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	水、油(温度≤90℃)、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

　　主要连接尺寸

公称通径		结构长度	外形尺寸(参考值)			连接尺寸(标准值)
公称通径		结构长度	外形尺寸(参考值)			0.6MPa			1.0MPa			1.6MPa
毫米	英寸	L	H	H1	A	D	D1	n-Φd	D	D1	n-Φd	D	D1	n-Φd
50	2	108	63	315	180	140	110	4-14	165	125	4-18	165	125	4-18
65	21/2	112	70	330	180	160	130	4-14	185	145	4-18	185	145	4-18
80	3	114	83	390	245	190	150	4-18	200	160	8-18	200	160	8-18
100	4	127	105	431	240	210	170	4-18	220	180	8-18	220	180	8-18
125	5	140	115	455	240	240	200	8-18	250	210	8-18	250	210	8-18
150	6	140	137	626	350	265	225	8-18	285	240	8-22	285	240	8-22
200	8	152	164	720	350	320	280	8-18	340	295	8-22	340	295	12-22
250	10	165	206	800	550	375	335	12-18	395	350	12-22	405	355	12-26
300	12	178	230	860	600	440	395	12-22	445	400	12-22	460	410	12-26
350	14	190	248	883	600	490	445	12-22	505	460	16-22	520	470	16-26
400	16	216	289	972	600	540	495	16-22	565	515	16-26	580	525	16-30
450	18	222	320	1043	750	595	550	16-22	615	565	20-26	640	585	20-30
500	20	229	343	1098	750	645	600	20-22	670	620	20-26	715	650	20-33
600	24	267	413	1236	750	755	705	20-26	780	725	20-30	840	770	20-36
700	28	430	478	1431	750	860	810	24-26	895	840	24-30	910	840	24-36
800	32	470	525	1488	750	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	510	620	1615	1250	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	550	725	1765	1500	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	630	780	1976	1500	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48
