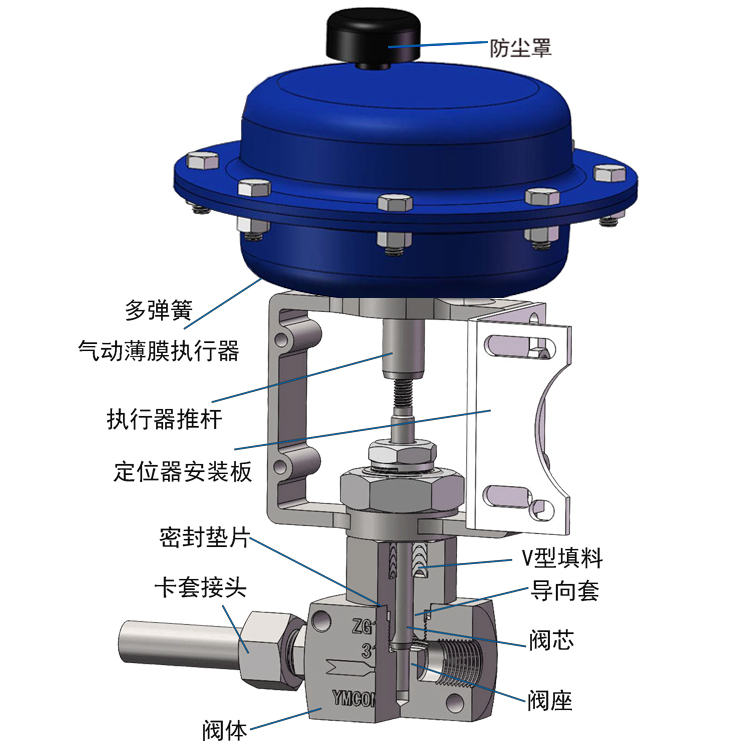

高精度微小流量气动薄膜调节阀
所属栏目：气动调节阀
产品简介：高精度微小流量气动薄膜调节阀商品描述： 美国MILLER(米勒)高精度微小流量气动薄膜调节阀新款阀门推荐-用于科研、制药、精细化工等需微小流量的滴加场合Kv0.001,708PE-MEx，微小流量阀通过DCS或PLC的控制，经T-1000智能型电气转换器或电气阀门定位器输出的标准气源信号20-100KPa（即3-15PSI）或DC4-20mA模拟信号来准确控制阀门的开度，从而高精度微小流量气动薄
美国MILLER(米勒)高精度微小流量气动薄膜调节阀新款阀门推荐-用于科研、制药、精细化工等需微小流量的滴加场合Kv0.001,708PE-MEx，微小流量阀通过DCS或PLC的控制，经T-1000智能型电气转换器或电气阀门定位器输出的标准气源信号20-100KPa（即3-15PSI）或DC4-20mA模拟信号来准确控制阀门的开度，从而高精度微小流量气动薄膜调节阀1500PSI-可准确控制被调介质的流量，实现微小流量的自动控制。
设计压力1500PSI，10MPa，
连接方式：法兰、螺纹、焊接、VCR等，可来图来样定制
设计Kv值有Kv0.001，Kv0.002，Kv0.005，Kv0.01，Kv0.02，Kv0.05，Kv0.1，Kv0.2，Kv0.5，Kv1，Kv1.25，Kv1.6，Kv2
设计阀芯尺寸直径Φ1mm，Φ2mm，Φ2.5mm，Φ3.5mm，Φ5mm，Φ6mm，Φ8mm，Φ10mm，Φ11mm
流量特性：直线Lin、等百分比EQ%。
高精度微小流量气动薄膜调节阀:
|
公称通径DN |
1/4"、1/2"、3/4"（ZG螺纹,NPT螺纹） |
|||||||||||||
|
额定流量系数Cv |
直线 |
0.005 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
0.63 |
1.1 |
1.25 |
1.6 |
2.0 |
|
|
等百分比 |
— |
— |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
0.63 |
1.1 |
1.25 |
1.6 |
2.0 |
||
|
额定行程（mm） |
10、16 |
|||||||||||||
|
膜片有效面积Ae（cm2） |
100、200 |
|||||||||||||
|
公称压力 |
MPa |
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 |
||||||||||||
|
Bar |
16, 25, 40, 64(63)/20, 50, 110 |
|||||||||||||
|
Lb |
ANSI：Class150、Class300、Class600 |
|||||||||||||
|
连接方式 |
内螺纹、法兰、焊接式、VCR等定制 |
|||||||||||||
|
流量特性 |
直线、修正直线、修正等百分比 |
|||||||||||||
|
阀芯形式 |
针形（柱塞式） |
|||||||||||||
|
固有可调比 |
50:1 |
|||||||||||||
|
执行机构形式 |
电子式 |
电源电压：AC220V，DC24V等，控制信号：DC4-20mA等 |
||||||||||||
|
气动 薄膜式 |
气源压力：0.14/0.25MPa，弹簧范围20~100KPa、40-200KPa等 |
|||||||||||||
|
允许泄漏量 |
Ⅳ级、Ⅵ级(微气泡级) |
|||||||||||||
|
工作温度 t(℃) |
-20～200 、-40～250、-60～250等 |
|||||||||||||
|
附件 |
电气阀门定位器（SIEMENS：6DR5 Series、YTSeries、AVPSeries and so on） 电气转换器（BELLOFRAM：T-1000 Series） 电子式电动执行器（PSL Series） |
|||||||||||||
