燃气球阀
所属栏目:球阀
产品简介:燃气球阀概述:燃气球阀是一种由美国米勒按照适合天然气工况要求生产的一种以球阀。美国米勒燃气球阀密封设计的双线密封.可自然泄压阀座.能保证高、低压及真空状态下的完全密封,保证燃气的无泄漏。燃气球阀参数:公称通径:DN15-DN2000公称压力:150LB-2500LB设计温度:-29℃~180℃连接方式:法兰、焊接适用介质:天然气、煤气等燃气球阀部件: 名称
燃气球阀概述:
燃气球阀是一种由美国米勒按照适合天然气工况要求生产的一种以球阀。美国米勒燃气球阀密封设计的双线密封.可自然泄压阀座.能保证高、低压及真空状态下的完全密封,保证燃气的无泄漏。
燃气球阀参数:
公称通径:DN15-DN2000
公称压力:150LB-2500LB
设计温度:-29℃~180℃
连接方式:法兰、焊接
适用介质:天然气、煤气等
燃气球阀部件:
名称 |
材料 |
||||
阀体 /阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
球体 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB HCr |
阀杆 |
F304 |
F304L |
F316 |
F316L |
2C13 |
阀座 |
PTFE、PPL |

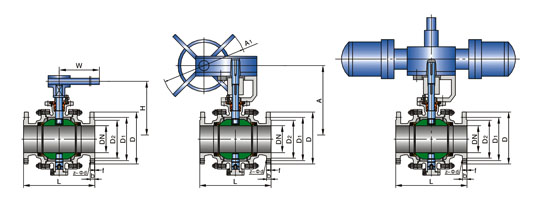

燃气球阀尺寸:
规格(mm) |
150LB尺寸 (mm) |
||||||||||||
inch |
DN |
d1 |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
W |
A |
A1 |
A2 |
2″ |
50 |
51 |
178 |
152 |
120.7 |
92 |
16 |
4-Φ19 |
110 |
240 |
- |
- |
- |
21/2″ |
65 |
64 |
191 |
177.8 |
139.7 |
104.7 |
18 |
4-Φ19 |
125 |
280 |
- |
- |
- |
3″ |
85 |
76 |
203 |
190.5 |
152.4 |
127 |
19 |
4-Φ19 |
155 |
310 |
- |
- |
- |
4″ |
100 |
102 |
229 |
229 |
190.5 |
157 |
24 |
8-Φ19 |
178 |
330 |
- |
- |
- |
5″ |
125 |
127 |
356 |
254 |
216 |
185.7 |
26 |
8-Φ22 |
255 |
600 |
- |
- |
- |
6″ |
150 |
152 |
394 |
279 |
241.3 |
216 |
26 |
8-Φ22 |
275 |
1050 |
378 |
400 |
200 |
8″ |
200 |
203 |
457 |
343 |
298.5 |
270 |
29 |
8-Φ22 |
- |
- |
421 |
400 |
200 |
10″ |
250 |
254 |
533 |
406 |
362 |
324 |
31 |
12-Φ25 |
- |
- |
482 |
400 |
200 |
12″ |
300 |
305 |
610 |
483 |
432 |
381 |
32 |
12-Φ25 |
- |
- |
549 |
600 |
330 |
14″ |
350 |
337 |
686 |
533 |
476.3 |
413 |
35 |
12-Φ29 |
- |
- |
582 |
600 |
330 |
16″ |
400 |
387 |
762 |
597 |
540 |
470 |
37 |
16-Φ29 |
- |
- |
687 |
800 |
370 |
18″ |
450 |
438 |
864 |
635 |
578 |
533.4 |
40 |
16-Φ32 |
- |
- |
730 |
800 |
370 |
20″ |
500 |
489 |
914 |
698.5 |
635 |
584 |
43 |
20-Φ32 |
- |
- |
772 |
800 |
370 |
24″ |
600 |
591 |
1067 |
813 |
749.3 |
692 |
48 |
20-Φ35 |
- |
- |
995 |
800 |
515 |
26″ |
650 |
633 |
1143 |
870 |
806 |
749 5 |
69 |
24-Φ35 |
- |
- |
1022 |
800 |
515 |
28″ |
700 |
686 |
1245 |
927 |
863 |
800 |
72 |
28-Φ35 |
- |
- |
1088 |
800 |
515 |
30″ |
750 |
735 |
1295 |
984 |
914.4 |
857 |
75 |
28-Φ35 |
- |
- |
1153 |
800 |
515 |
32″ |
800 |
781 |
1372 |
1060.5 |
978 |
914.4 |
81 |
28-Φ42 |
- |
- |
1223 |
800 |
570 |
34″ |
850 |
830 |
1473 |
1111 |
1029 |
965 |
83 |
32-Φ42 |
- |
- |
1307 |
800 |
570 |
36″ |
900 |
874 |
1524 |
1168 |
1086 |
1022.4 |
91 |
32-Φ42 |
- |
- |
1374 |
800 |
570 |
订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的阀门产品内容有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
